第5号 週刊ロビの組立作業が完了 【画像】【動画】

週刊『ロビ』第5号のロボット見聞録は「通天閣ロボット」
こんなロボットがおったんやねぇ。ロビとのコラボがユニーク。
>>デアゴスティーニ公式サイト週刊ロビ第5号の詳細ページ


第5号の組立てをした。恐らく今週は6号以降の配送が無さそうなので、
5号自体は先週届いていたけれど作業をしないで楽しみを週末に残していた。





この号はなんだかこれまでの号と違うゾ。

何がって、こんな感じ。

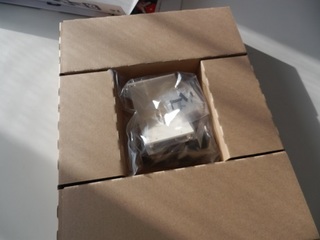

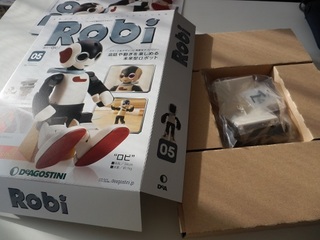

パッケージの仕方がこの号から変化。

ダンボールでパーツが包装されている。




かなり簡素化されてないかい。

急に安っぽくなったというか合理的になったというか。

申込み者が多くって増版が追いつかないようなのでパッケージを変えてきたのだろう。





パーツはひとつひとつビニールに入れられている。

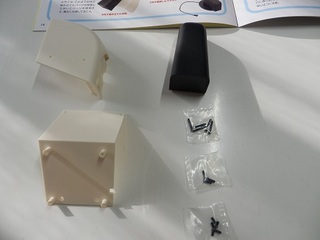

そのパーツを並べてみた。

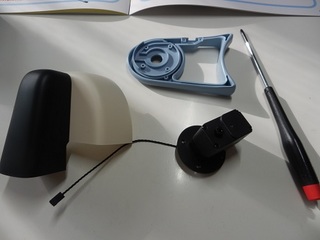

今回、上のパーツに加えて3号と4号で届いてたこれらのパーツも使って作業をする。




3号で届いた右胸。
同じく3号で届いたマフラー。

そして4号で組み立てたサーボモーター。


早速組立て開始。



今回はヘッドスタンドの部分を組立てる工程。

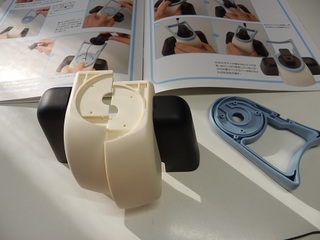

上腕を取り付けて完成させた左胸に右胸を合わせる。

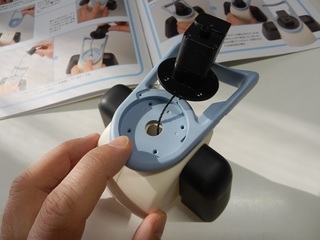

胸のパーツにマフラーパーツを載せ、サーボモーターを取り付ける作業をする。

指でおさえて倒れないように作業を行う。





ネジでとめるのだが、穴は4つある。

対角線上にネジを差し込んでいく。

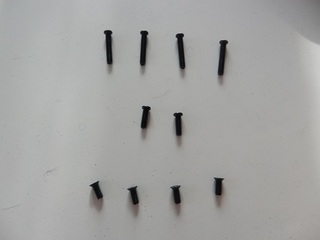

今回使用するネジは3種類。




上から、
M2 × 12mm 皿ネジ 5本
M2 × 6mm  皿ネジ 3本
M2 × 4.5mm 皿ネジ 5本。

それぞれ1本ずつ予備が含まれている。


サーボモーターはM2 × 12mm の皿ネジを4本使って固定。





このサーボモーターは双葉電子工業(株)というメーカー製のロビ専用のコマンド式サーボ。


コンパクトで配線が少ないので接続が簡単で扱いやすい。
このサーボがロビのしなやかな動きを可能にする。

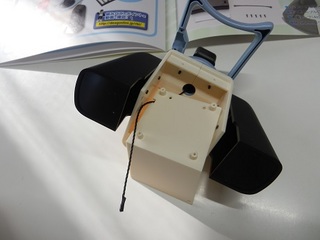

次にバックカバーを取付ける。





ボディの首から通したサーボケーブルをバックカバーの切り欠けに通す。





ここでは、皿ネジM2 × 4.5mmを4本使って固定。





ネジを締め付けて完成。

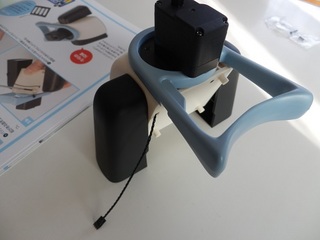

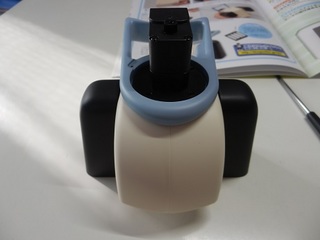

前から見たところ。

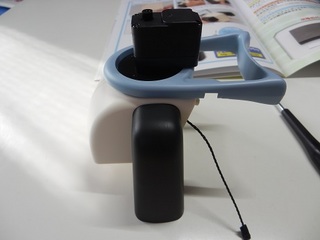

横から見たところ。

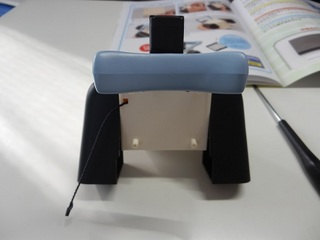

後ろから見たところ。





今回の作業は以上で終わり。




第6号ではバッテリーパックが届く予定。

単3の乾電池が4本必要。
作業の時までに自分で用意しなくてはイケナイ。



この作業のサポート動画です。





早期申込みキャンペーンは3月31日まで。
