第6号 週刊ロビの組立作業が完了 【画像】【動画】

7日日曜の夕方に待ちに待った週刊『ロビ』の6号と7号が届いた。





実際には不在だったので夜に再配達してもらって、ようやくゲット♪



夕食後、いそいそと自室にこもり6号を開けてみた。

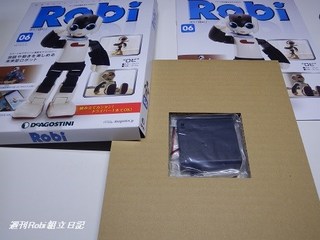

3部形式で構成されている。

前回の5号からこの形の包装だったと思うが、実にシンプル。


だって、

パーツが収まってたダンボールは、この4枚の板紙。




接着すらされてない。。。


まあ、それでもパーツが無事なら問題無し。

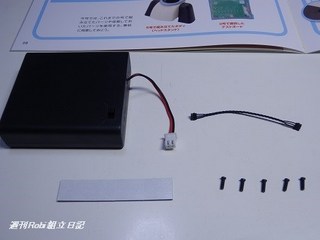

これが今回のパーツ。

1.バッテリーケース ×1
2.サーボケーブル(70mm) ×1
3.両面テープ(4ピース) ×1
4.M2 × 6mm ×5

画像がなんだか暗いなぁ。
スミマセン。

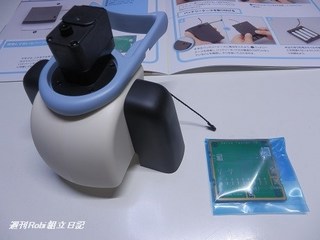

今回使うパーツは他にも保管していたこの二つ。




5号で組み立たボディ(ヘッドスタンド)と3号で届いたテストボード。

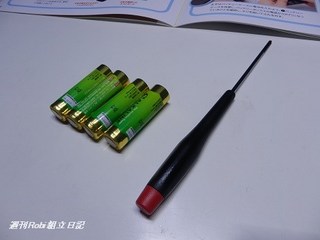

そして、用意するのはこの二つ。




付属の専用プラスドライバー(#00)
単3乾電池 ×4

乾電池はデアゴスティーニから送られて来ないのであらかじめ自分で用意しておこう。




では、作業開始。

と、その前に、今回はちょっと慎重に作業をした方が良さそう。

不安であれば動画で確認しながら作業すると安心。
これはデアゴスティーニが用意した第6号の組み立てサポート動画。





この組み立てサポート動画は通常デアゴスティーニの公式サイト内、
週刊『ロビ』の新着情報一覧のコーナーにある。⇒ 週刊『ロビ』新着情報一覧


ただし、この第6号の分についてはまだサイト内にアップされていなかった。

そのような時は、ロビのFacebookをチェック。⇒ ロビのFacebook
ここに最新の情報が載っている。

なんと動画は第7号まで見ることが出来る。



では改めて、作業開始。

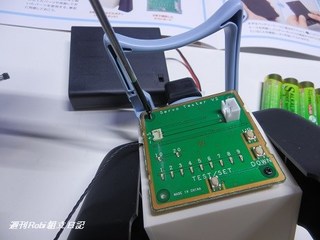

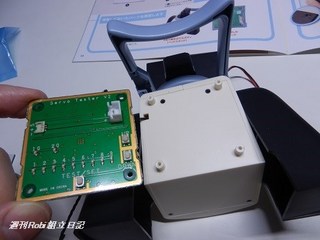

まず最初の作業はテストボードをヘッドスタンドのバックカバーに取り付ける。





この時、テストボードの基板上の電子部品に触れないように注意する。

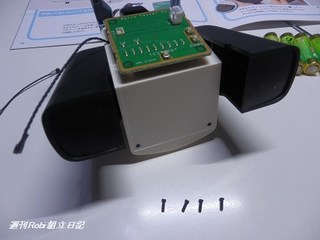

M2 ×6mmのなべネジを4本使う。

1本余るが予備で取っておく。







なべネジは対角線上のペアで締めるとやりやすいかもしれない。

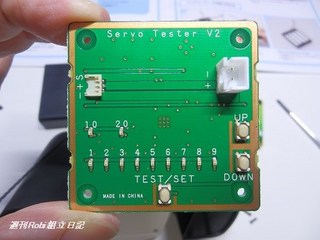

ちなみに、これがテストボードの表面。



あ、MADE IN CHINAの文字が。



こちらが、テストボードの裏面。



基盤はこのような感じになっている。





テストボードを取り付け終えたら今度はバッテリーケースを取り付ける作業。

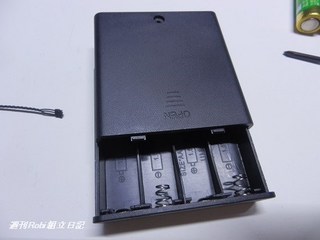

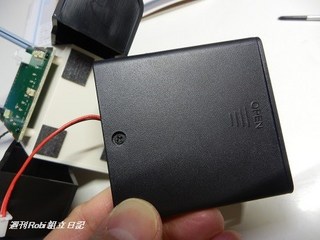

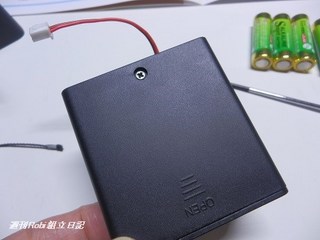

「OPEN」と書かれてる方がフタ。

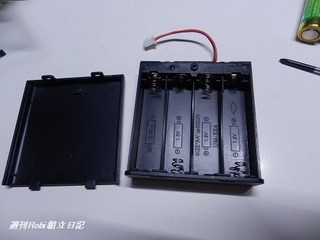

このネジを外してスライドさせて開ける。







ネジが意外にもきつく、
フタ自体もちょっと開けづらいかも知れない。。。

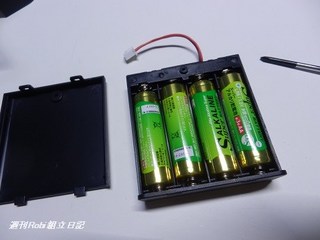

これに単3乾電池を4本セットする。






プラスとマイナスの向きを間違えないようにしないと後で面倒だ。



乾電池をセットし終えると再びフタを綴じネジで締める。



次の作業はバッテリーケースをボディ(ヘッドスタンド)に取り付ける。

ここで、両面テープを使う。

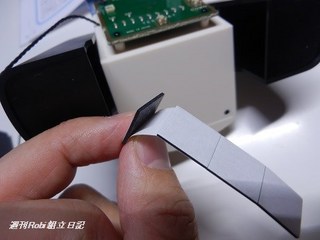

1本の両面テープだが、切れ目が既に入れてあり簡単に剥がすことが出来る。

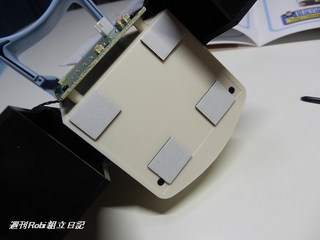

この両面テープ4片をボディのバックカバーの底辺に貼る。





底辺のフタの部分貼る訳だが位置に注意する。

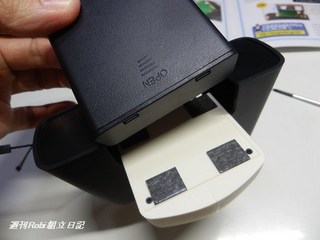

貼り終えたら次はバッテリーケースを乗せる。






ここでも、バッテリーケースの向きと乗せる位置に注意が必要。


ここからの作業はしっかりマニュアルを確認しながら進める。







このような感じでピッタリと。




なんとか無事に乗せることが出来た。

ホッ。

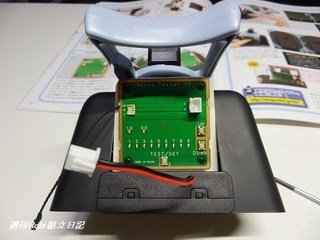

横から見るとこのような感じ。

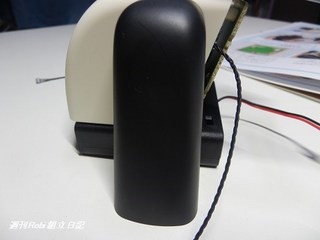

後ろから見るとこのような感じ。

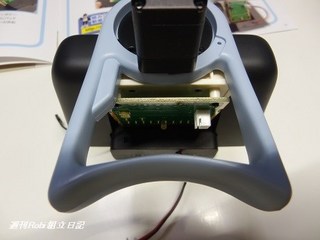

ついでに、上から見るとこのような感じ。




写真では見えづらいけど、ON・OFFのスイッチがちゃんと見えてればOk。

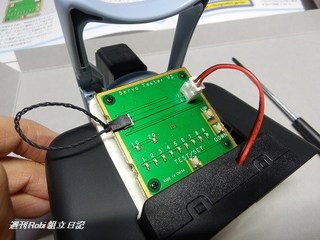

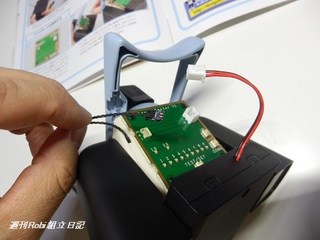

そして次の作業では電源コネクターとサーボコネクターにケーブルを取り付ける。




バッテリーケーブルは赤い線を下向きにしてコネクターに差し込むと向きを気にしなくて済む。


サーボケーブルは、サーボモーターに差した時と同様にパチッと取り付け。







そして、遂に今回の最後の作業。


テストボードの接続テスト。

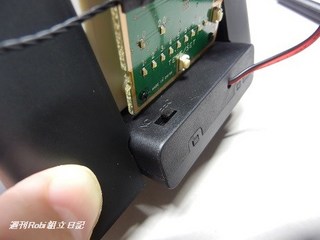

スイッチはバッテリーケースのはみ出したこの箇所に見えている。。

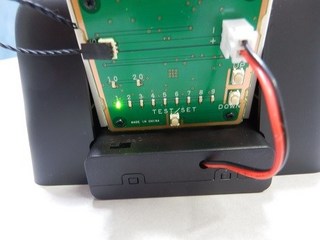

では、いよいよスイッチをON!




おおおーっ点滅した。

そして、点灯。

ささやかな感動。


しかし!

[テスト/SET]スイッチというものを押してサーボモーターが動くか確認するのだが・・・




この下部にあるスイッチを押したところ、

動かない。

サーボモーターのシャフトがウンともスンとも言わない。。。


スイッチをひとまずOFFにして、
ケーブルの接続をもう一度丁寧にチェックし直す。

そして、再びスイッチをON。

動いた!!

可愛らしいシャフトがキュインキュインと左や右に振れた♪




これで第6号の組み立て作業は終了。

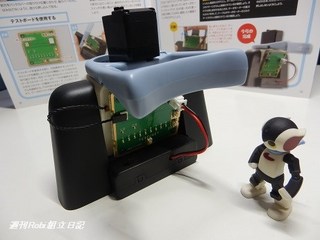

おまけのショット。




作業の終了確認をしにMini Robiがやって来た。



以上、ご覧頂きありがとうございました。


編集後記:
組み立てが面白くなってきた週刊『ロビ』ですが、
マガジンの記事も興味深いものがあります。

個人的には今回6号のロボティクス・ワールドのコーナーで
拡張現実=ARの話題が面白かったです。
『ARで手にとるようにわかる3D宇宙大図鑑』(東京書籍)や
『ミライ系NEW HORIZONでもう一度英語をやってみる』(東京書籍)は試してみたいです。

この第6号の詳細は公式サイトでご確認下さい。
>>週刊『ロビ』第6号の詳細



1.『ARで手にとるようにわかる3D宇宙大図鑑』


2.『ミライ系NEW HORIZONでもう一度英語をやってみる』


これらは実際に購入しました。
そのレビューは4月14日のブログにて。
