第8号 週刊ロビの組立作業が完了 【画像】【動画】

週刊『ロビ』が久しぶりに届いた。



今回は8号と9号。
これでRobi作りが少し前進。

この8号の組み立てに先立って、デアゴスティーニが用意した
組み立てサポート動画を観ておいたので作業がスムーズだった。

サーボIDを書き込む箇所だけでも動画で確認しておいた方が良い。






改めて、週刊ロビの8号だけを机の上に置く。



パーツの包装はまたダンボール紙を重ねたやり方。

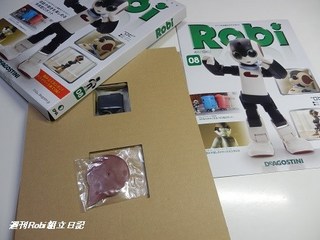

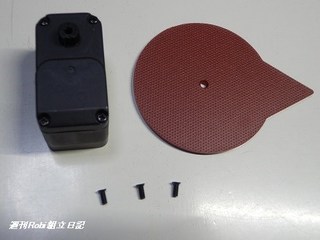

パーツを取り出して並べてみた。




1.サーボモーター(右ひじ用)x1
2.左耳パネルx1
3.M2x4.5mm皿ネジx3

皿ネジは1本予備が含まれる。


上のパーツにプラスして今回使うのは、これらのパーツ。


・7号で組み立たヘッドスタンド。
・6号で届いたサーボケーブル(70mm)。
・1号で届いた右耳のパネル。
・3号で届いた保護シール。


では、早速組み立て作業開始。
久しぶりにRobiのパールに触れた。

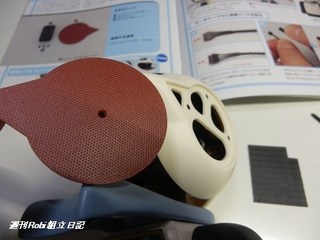

まずは耳にパネルを取り付ける作業。

細かい凹凸がある面を表に向けてはめる。

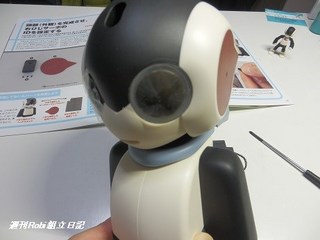

右耳のパネルも同様。



皿ネジを締めるだけの単純作業であっという間に完了。

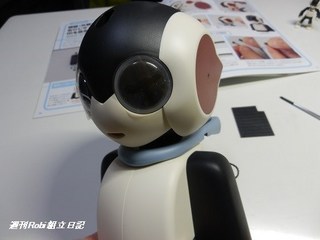

これでRobiの頭部が完成。

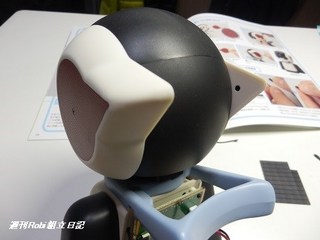

後頭部はこのような感じ。




では次に行うのがサーボケーブルに保護シールを貼るというもの。

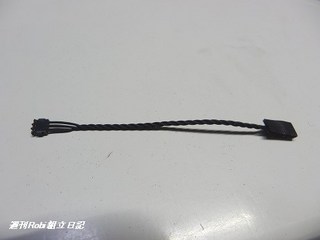

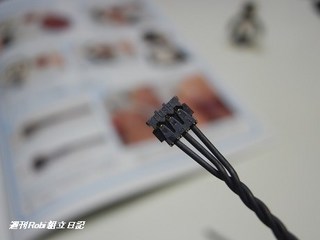

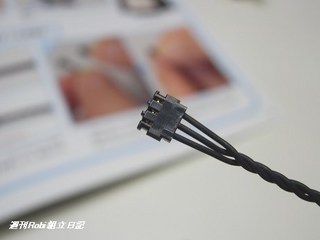

この面はケーブルの裏面。




そして、表面はこちら。


「PUSH」という文字が入っている。

保護シールは以前既に2枚使用済。


これから2枚を使用する。

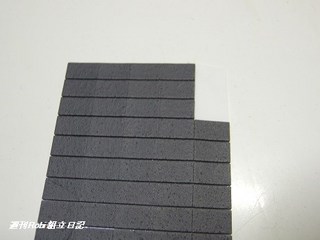

保護シールはケーブルの表面に貼る。


このような感じでシールがコネクターの先からはみ出さないように。


このサーボケーブル、片方は表面でもう片方は裏面になってるので注意。


左は裏面、右は表面。

保護シールを貼ったらサーボに取り付ける作業。

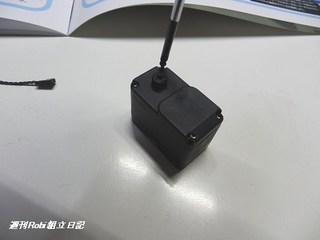

サーボモーターのシャフト面のネジをすべて緩める。



ある程度(5mmほど)緩めると、後は指で回してネジを引き出す。


ネジはこのような感じ。

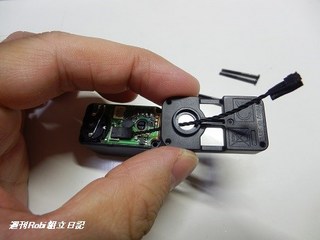

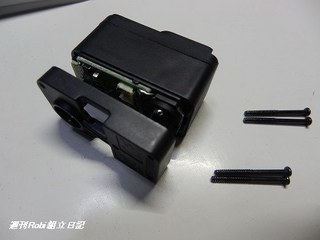

4本全部抜いたら裏ぶたをゆっくりと外す。

そして、基盤のコネクターに取り付ける。
この場合はどちらのコネクターでも良いようだ。


自分はマガジンのマニュアルどおりにした。


しっかりケーブルのコネクターが接続してるのを確認。
そして、裏ぶたの丸い穴にもう片方を通す。




通し終えたら、裏ぶたをしっかりはめて、ネジで固定する。

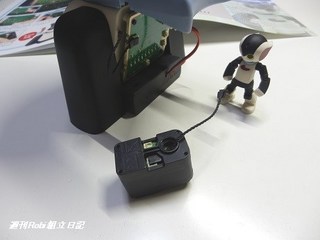

次は、サーボモーターの動作テスト。

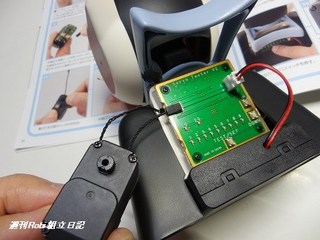

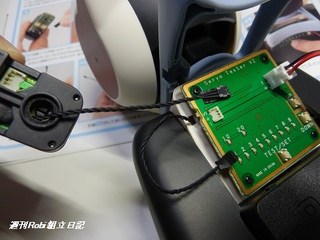

Robiの背面のテストボードに取り付けてあるサーボケーブルを一旦外して
今回のサーボモーターに取り付けたケーブルをコネクターに接続。


ここで、接続テストをする。

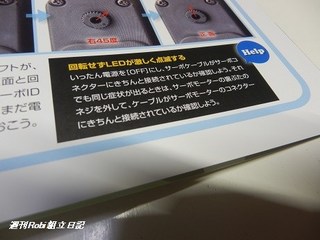

もしエラーになるとこの動画のようになる。




あれ?




コネクターの接続が甘かったようだ。


成功すると、この動画のように動作確認できる。



ここまで来れば、もう1歩。

最後はサーボIDを設定する。
この作業はマニュアルを見てもわかりづらい場合があるので、
デアゴスティーニが用意したサポート動画で確認するのが良い。

無事に設定が出来たら、この動画のようになる。
ちょっとカメラのレンズの角度が悪くて失敗。



ちゃんと映ってないが、EDの[10]と[8]が点滅し、約3秒後に点灯する。

これで8号すべての作業は終了。


ミニロビが最終確認にやってきた。

次は9号。
週末まで我慢できそうにない。

組立日記は以上。
ここまでご覧頂きありがとうございました。

定期購読は再開したようです。>>デアゴスティーニ公式サイト
