第9号 週刊ロビの組立作業が完了 【画像】【動画】

先日の日曜に週刊ロビの8号と9号が届き、
その日のうちに8号の作業を終わらせた。

9号は今週末の楽しみにするはずが・・・


やはり週末まで待てずに9号の組み立てに着手してしまった。

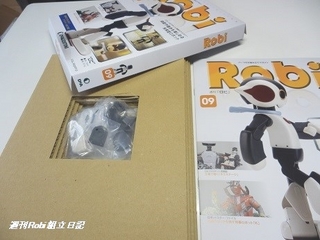

パーツの包装はまたまたこのような感じ。


ダンボール紙を重ねてくり抜いたところにパーツが収まっている。

週刊ロビ第9号の詳細は、週刊『ロビ』バックナンバー


デアゴスティーニが用意した組み立てサポート動画はコチラ。

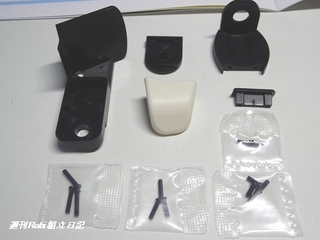

では早速パーツ並べを開始。


○右前腕フレーム
○右ひじフロントパネル
○右ひじフレーム
○右親指
○M2x5mmなべネジx2
○M2x10mmなべネジx3
○M2x8mm皿ネジx3
○M2x5mm皿ネジx4

ネジはそれぞれ1本ずつ予備が含まれている。


第9号の作業内容は『右前腕を組み立てる』


Mini Robiで例えるとこの部分。


上記の他に用意するパーツは、こちら。


○7号で届いた右前腕のカバー
○8号で組み立たサーボモーター


最初の作業は、指ホルダーの取り付け。

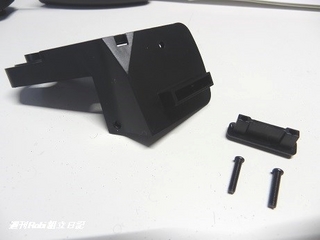

まず、右前腕フレームと指ホルダーとM2x10mmなべネジ2本を用意。


右前腕フレームの突起状の細長い溝に指ホルダーを差し込んで

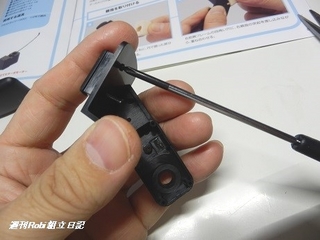

裏からM2x10mmなべネジ2本で固定する。


これで完了。


次は、親指を取り付ける。

この白いパーツが親指らしい。

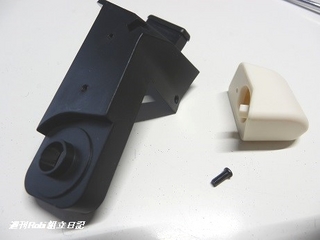

さきほどの右前腕フレームに、M2x5mmなべネジ。

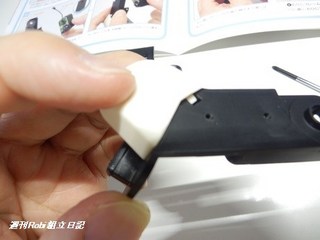

右前腕フレームの四角い穴に、右親指の突起を差し込んで重ね合わせる。



裏からM2x5mmなべネジで固定して完了。



次は、サーボモーターの取り付け。

8号で組み立てたサーボモーターを右前腕フレームに取り付ける作業。

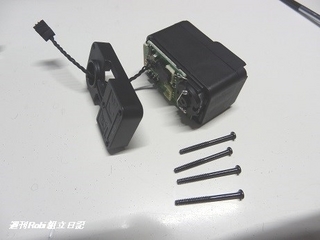

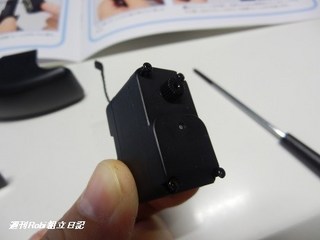

まず、サーボモーターのネジ4本をゆるめて引き抜く。



ゆっくりと裏ぶたを外す。



引き抜いた4本のネジは再度使用するが、
裏ぶたはもう使用しない。

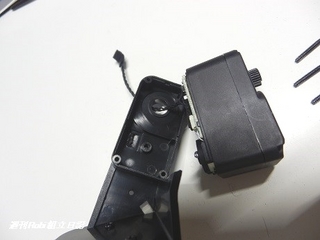

サーボモーターのケーブルを右前腕フレームの丸い穴に通す。


そして、サーボモーターをフレームにしっかり組み合わせる。

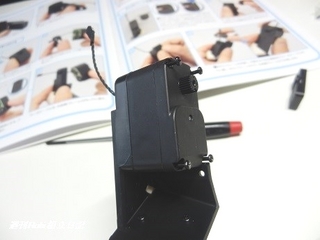

さきほど引き抜いたネジを再度締めて固定したら完了。


次は、ひじのパーツを取り付ける。


右から、右ひじフレーム、右ひじフロントパネル、右前腕フレーム。

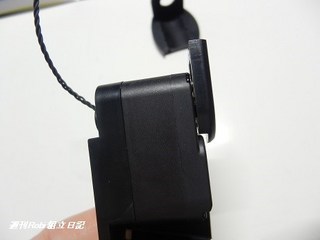

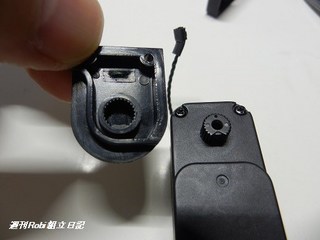

右ひじフロントパネルをサーボモーターのシャフトに取り付け。


それぞれに、一部カットされているがその形状が
アルファベットのDに似てることからこのマニュアルでは「Dカット」と呼ぶらしい。

この部分を合わせて取り付ける。
ちょっと固い。
力を入れて、しっかり差し込む。


シャフトの心配をしながら力加減をした。

この後に右ひじフレームを取り付ける。

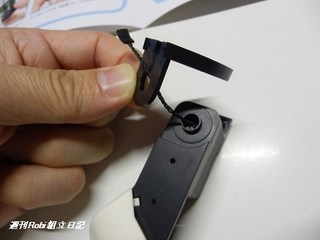

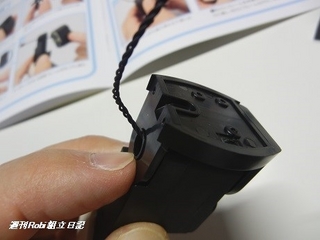

サーボモーターのケーブルを右ひじフレームの穴に通し差し込む。



右ひじフレームの上側にくる面は右ひじフロントパネルの内側にぴったり合わせる。

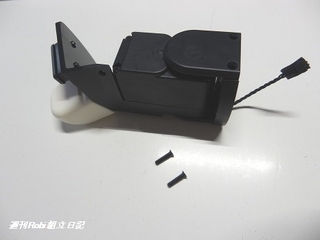

M2x8mmの皿ネジを2本使って固定する。

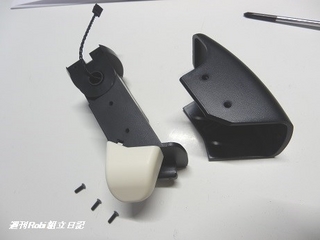

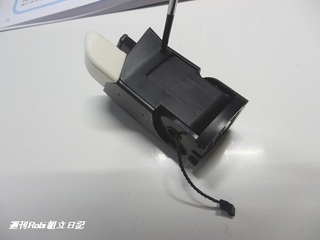

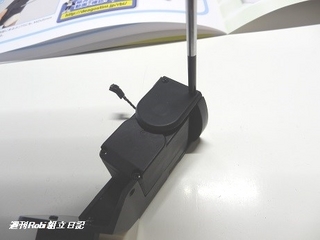

次は、前腕カバーを取り付ける作業。


M2x5mmの皿ネジを3本使う。

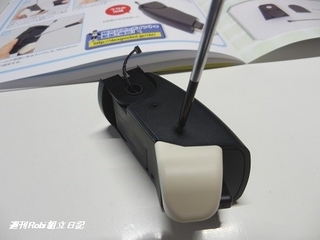

まず2つ並んだ穴から先にネジで固定。



最後に側面にある穴をネジで締めると完了。

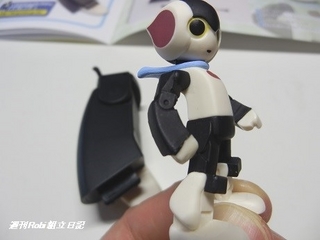

最後にMini Robiが確認にやってきた。

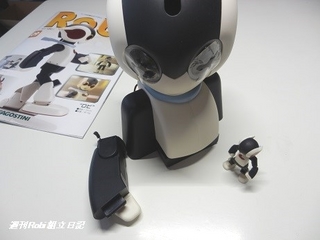

これまでの作業で完成したパーツ。


早く次の号が待ち遠しい。
Robiの目が潤んでるように見えなくもない。


週刊ロビも9号まで来るとバインダーが賑やかになってきた。


最初バインダーは要らないと思った。

必要になったら市販のバインダーでも買おうかと。
でもこの特製バインダーを買って正解だったと思う。


なにより収納能力が高いのが助かる。
全部で70号あるマガジンが5冊のバインダーに収まることになるが、
これが市販のものだと5冊どころでは済まないだろう。

このバインダーも品薄で増刷中らしい。
7月上旬より順次発送というからどれだけ人気なのだろう。
詳細は3月31日のブログ記事

注文はデアゴスティーニ公式サイトのコチラ。
>>週刊『ロビ』特製バインダー


組み立て日記は以上。

ここまでご覧頂きありがとうございました。
