第10号 週刊ロビの組立作業が完了 【画像】

週刊ロビの10号と11号が4日土曜日に届いた。
珍しく土曜日に届いたので、
いつもなら待ってましたとRobiを組み立てるのだけどGW中は家族との外出も
あったりでなかなかゆっくり時間が作れない。


GWの最終日なんとか作業ができたので
Robiの組立日記を久しぶりの更新してみました。

Robiに触るのも久しぶりという感じで
このブログ名も週刊から隔週に変えようかと考えたりする今日このごろ。



週刊ロビ10号のロボディクス・ワールドが個人的に勉強になった。

ロボットはなぜ倒れないのかという安定制御の話題。
ムラタセイサク君TypeECOのことも書かれていた。

週刊ロビの10号の概要は、こちらで。
>>デアゴスティーニ週刊ロビバックナンバー10号



では、組み立ての作業を始めます。
今回の10号に関して、まだこの時点で組み立てサポート動画が
デアゴスティーニより公表されてません。

動画を撮るほどの作業内容ではなかったので個人的にも用意してないので
ご了承下さい。



パーツの収納の様子はこのような感じ。
最近はこのスタイルでダンボール紙を重ねてくりぬいた部分にパーツが収まってる。

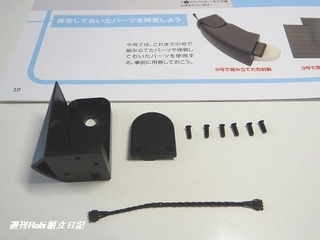

10号のパーツを並べてみる。


○右上腕フレーム
○右ひじバックパネル
○M2x6mm皿ネジx6

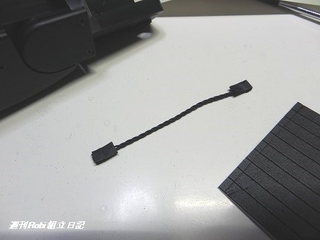

○サーボケーブル

皿ネジは1本の予備が含まれる。

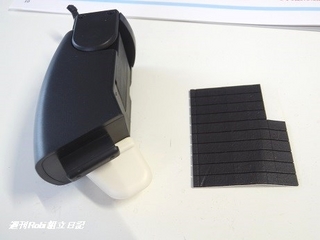

保管していたパーツを用意。



9号で組み立てた右前腕。

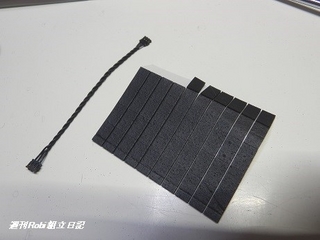

3号で届いた保護シール。



はじめは右バックパネルの取り付けから。

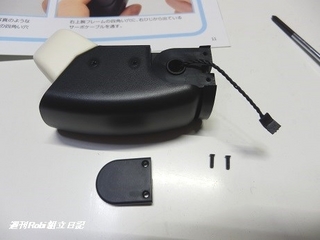

ここで使うパーツは右前腕と右ひじバックパネル。
そしてM2x6mmの皿ネジが2本。

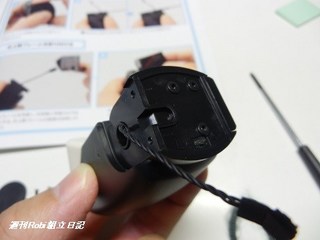

マニュアルを読んでると「右ひじフレームの角にあるくぼみ」とある。


角がカットされた部分を「くぼみ」と表現しているようだ。

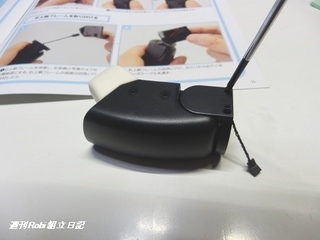

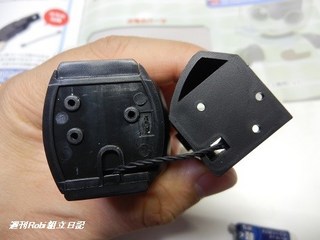

サーボケーブルをくぼみにはわせてバックパネルをかぶせる。

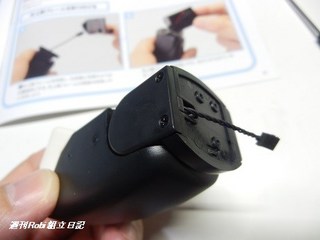

皿ネジで固定すれば完了。




次に右上腕フレームを取り付ける。

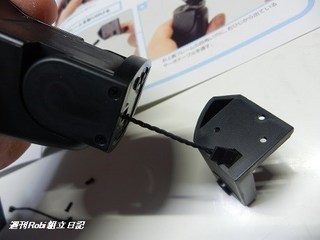

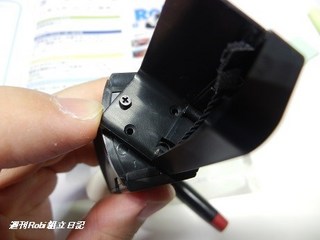

サーボケーブルを右上腕フレームの四角い穴に通す。


それぞれのパーツにはネジ穴が3つ。
トライアングルになっている部分を合わせる。

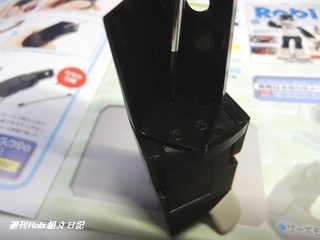

ここで、固定する時に手前に穴が2つある方からネジを締めるとやりやすい。

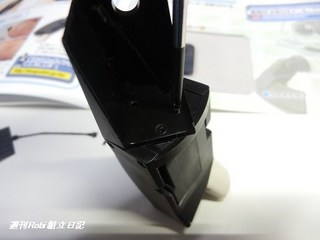

最後に奥の穴にネジを締めて固定。


これで完了。


最後はサーボケーブルに保護シールを貼る。



サーボケーブルの表面にシールを貼るのだが「PUSH」と印字されてる方が表。



コネクターからシールがはみ出さないように。


両方のコネクターにシールを貼って完了。

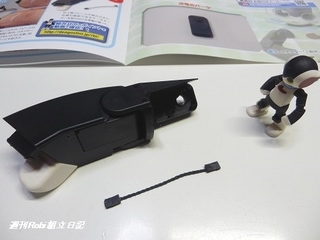

今回10号の組み立て作業はこれで終了。



Mini Robiの確認をもって今回の記録日記は終わり。

Robiのパーツがなかなか増えない。。。


デアゴスティーニの週刊ロビ公式サイトに
新着情報の更新がありました。

バックナンバー販売再開と発送遅延のお知らせ


以上。

ご覧頂きありがとうございました。
