今日はGW最終日。
時間があったので昨日行ったRobiの組み立ての続きをした。

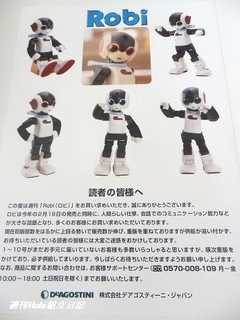

今回の週刊ロビ11号にはRobiのシールが同封されていた。
写りが悪いがこのような感じ。




Robiの部分が剥ぎ取れるシールになってます。

実はこれ、読者の皆様へということでデアゴスティーニからのメッセージ。
要約すると、販売数が当初の見込みより多すぎて重版を重ねがんばってやってるものの
供給が追いつかないのでごめんなさいという感じですね。

シールはかわいい。
使わずに保管しておくとしよう。



では、ここから組み立て日記。

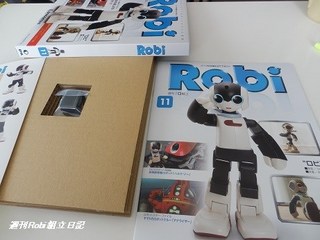

週刊ロビの11号を開封。

パーツはこれだけ?!

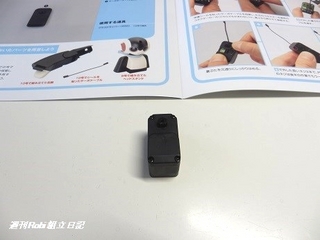

サーボモーター。

ということは、予備でRobi用のサーボモーターを確保したければ
バックナンバーで週刊ロビの11号を購入すれば良いことになる。
>>デアゴスティーニ公式サイト週刊『ロビ』バックナンバー11号


11号の作業内容に関しては動画を確認した方が良いかも知れない。
自分が作り出した時はデアゴスティーニのサポート動画はまだ公開されてなかったが、
このブログを更新する前に確認したらRobiのFacebookの方にアップされていた。



ちなみに、このサイト中には自分が撮った動画も2つ公開している。

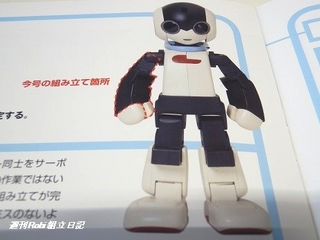

作業する組み立ての箇所はこちら。


右上腕フレームにサーボモーターを取り付ける。

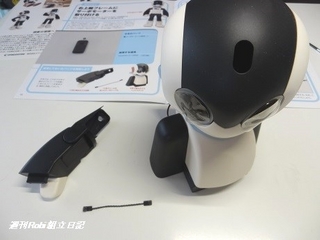

11号の作業で用意するのは、これら。


○10号で組み立た右腕
○10号で届いたサーボケーブル
○8号で組み立てたヘッドスタンド


最初の作業は、サーボにサーボケーブルを接続するという内容。

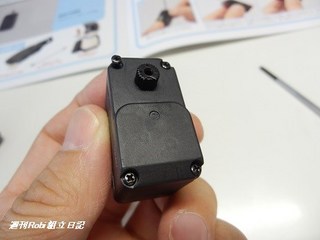

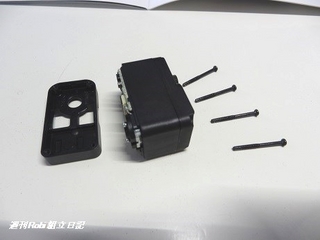

サーボモーターのネジを4本全部抜きとる。



裏ぶたをゆっくり外す。
ネジと裏ぶたはこの後の作業で再び使用する。

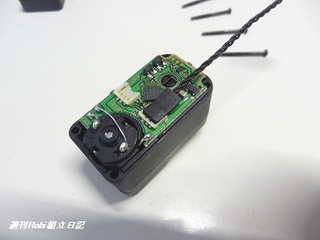

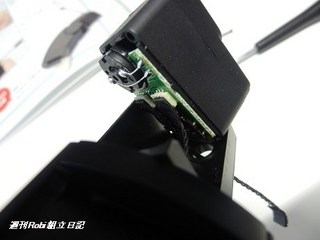

基盤のコネクターのサーボケーブルを接続。


基盤のコネクターはどちらでも構わないらしい。

先ほどの裏ぶたをまた取り付ける。

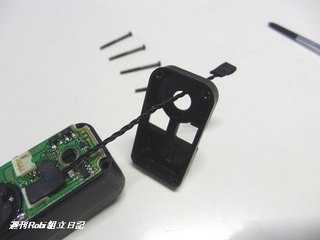

円い穴にサーボケーブルを通す。

裏ぶたを元の通りにしっかりはめる。

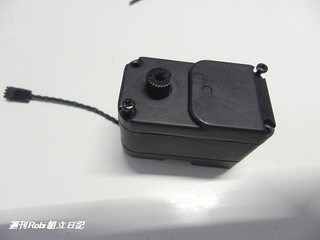

そして、先ほど外した長いネジ2本を使って裏ぶたを固定。


ネジはこのように対角線上に締める。
またネジは外すので強く締め過ぎないように注意。

次はサーボのテスト。


用意していたヘッドスタンドをここで使用する。

現在接続されているケーブルを一旦引き上げて取り外す。

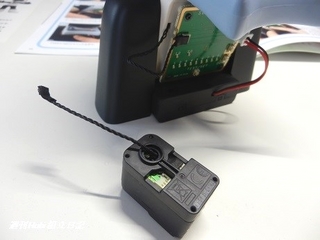

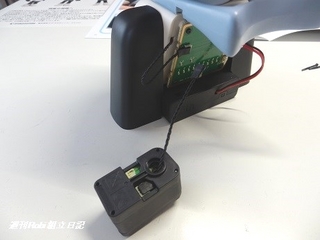

その後に、先ほどのサーボのケーブルをヘッドスタンドの基盤のコネクターに取り付ける。


電源スイッチをONにして、サーボが動くか確認。

これは以前8号で行った内容と同じなので割愛する。
実は、今回も接続テストでエラーになった。
その様子も8号の時と同様。
動画はこちらで見ることが出来る。
>>週刊Robi組立日記2013年4月21日の記事

上の記事にない動画を今回撮影してみた。

【サーボIDを書き込む】





【IDの入力確認】



もし、この確認で[1]の表示のままだった場合は、もう一度IDの書き込み作業。

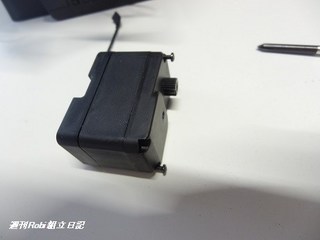

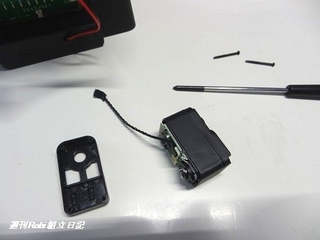

上記が終わったらサーボモーターの長ネジ2本を外す。




ネジを外すと裏ぶたが取れる。




この裏ぶたはもう使わない。

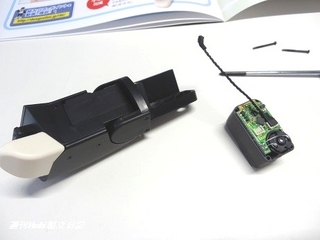

最後は二つのサーボモーターを接続。

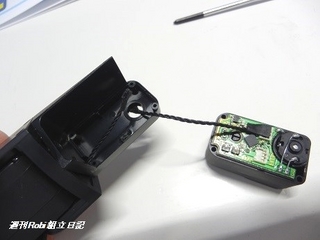

まず、10号のサーボモーターのケーブルを
上腕フレームの円い穴に通す。




次は、上腕フレームから出ているケーブルを
10号のサーボモーターの基盤上のコネクターに取り付ける。



ここの作業はデアゴ提供の組み立てサポート動画で確認できる。

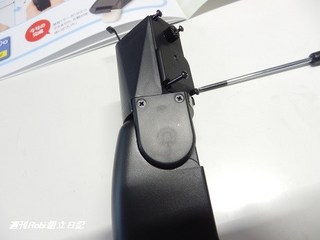

最後に長ネジ4本で固定。




これで11号の作業は終了。

次号では肩のパーツが届くらしい。
>>デアゴスティーニ公式サイト週刊『ロビ』バックナンバー12号

組み立て日記は以上。


ここまでご覧頂きありがとうございました。
