第13号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ12号を作った日に13号の作業まで完了した。


この号の作業は、とてもシンプル。
右肩サーボのテストとIDの書き込みだ。

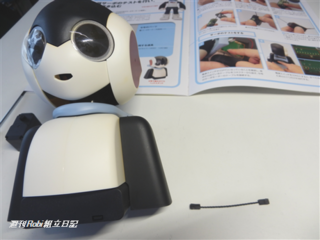

13号のパーツは、
サーボモーター(右肩用)x1


作業にあたって用意するものは、
・12号で保護シールを貼ったサーボケーブル
・8号で組み立たヘッドスタンド


この号の作業については、デアゴスティーニがサポート動画を用意している。
作業内容はこれまでやったことがある事なので、慣れてきたかもしれない。
必要だったら見て確認する程度で良いだろうと思う。




それでは、Robiの組立開始。

まずは、サーボにサーボケーブルを接続するというものだ。

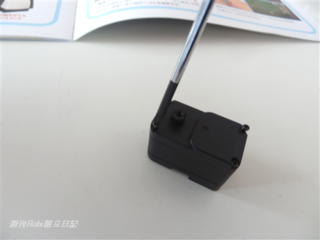

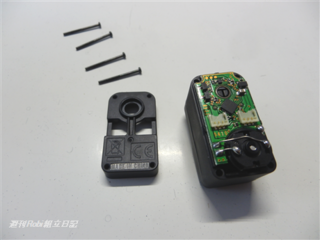

サーボモーターのシャフト面にある4本のネジを全て抜く。


ネジは再び使用するので失くさないように注意。


ネジを抜くと裏ぶたをゆっくり外す。

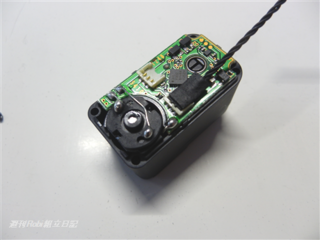

そして、保護シールを貼ったサーボケーブルを基板のコネクターの一方に接続。

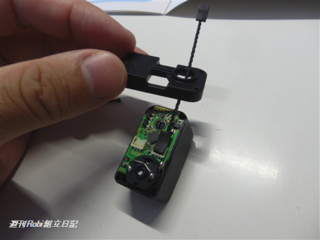

サーボケーブルの一方を裏ぶたの内側から円い穴に通す。


しっかりと裏ぶたを元通りにはめて、ネジで固定する。
ネジは最初に外した長いネジ4本を使用。


この時、ネジは強く締めすぎない。
次号の作業でもう一度抜くことになる。


次は、サーボのテスト。
ここの作業は動画もあるので過去の記事を参考にしていただきたい。
http://robideagostini.seesaa.net/article/356615585.html#more

8号で組み立たヘッドスタンドの裏面。
基板に取り付けたケーブルをコネクターから外す。

そして、今号のサーボモーターのケーブルを接続する。
この時、電源がOFFの状態で行う。


つぎに電源スイッチをONにする。
すると全てのLEDが2回点滅したあとに[1]だけが点灯する。

[TEST/SET]スイッチを押して可動のテストを行う。

サーボモーターのシャフトが、左45度→右45度→正面と回転して止まればOK。


最後に、サーボIDを書き込む。
ここの作業は動画もあるので過去の記事を参考にしていただきたい。
http://robideagostini.seesaa.net/article/356615585.html#more


IDの書き込みはマニュアルを見ながらすれば問題ない。

終わると、電源をOFFにしてサーボケーブルを外す。
この時、ケーブルを真上に引っ張って取り外す。


再び首のサーボモーターのケーブルを
コネクターに取り付ければ13号のRobi組立作業は完了。
