週刊ロビ14号の作業が完了した。


この号の作業は右ボディに右腕を取り付ける。
週刊ロビ14号の詳細は公式サイトで

セロファンをはがし、表紙と冊子とパーツを並べる。


そして、パーツを取り出す。

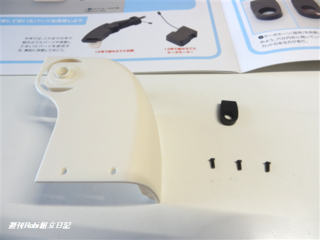

14号のパーツは、
@右ボディカバーx1
Aサーボホーン(肩用)x1
BM2x4.5mm皿ネジx3
ネジは1本予備を含む。


用意する他のパーツは、
12号で組み立てた右腕と
13号で組み立たサーボモーター。


この号の作業については、デアゴスティーニがサポート動画を用意している。
一度見ておけば、イメージが掴めて良いかもしれない。




それではRobiの組立開始。

最初は、右腕をボディに差し込む。


右腕を用意。


連結金具を倒して関節を回転させ、右腕と直角になるようにする。

次に右ボディカバーを用意。

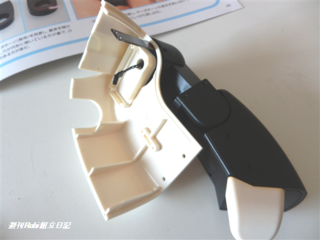

右腕から出ているサーボケーブルを右ボディカバーの円い穴に通す。

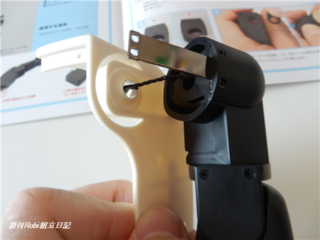

肩連結金具を、右ボディカバーの円い穴の周囲に開いている「C」の字形した溝に差し込む。


サーバホーン(肩用)を用意。
裏と表があるので特徴をおさえる。

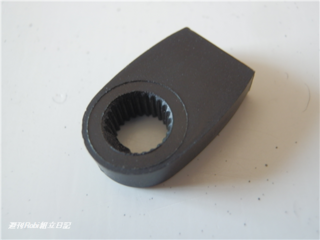

↓これが表。Dカットがある。

↓これが裏面。

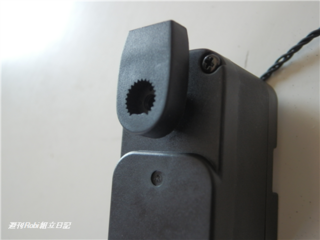

サーボモーターを用意し、表面を手前に向ける。


Dカットを合わせてシャフトに差し込む。


しっかり最後まで差し込む。



次に、サーボと右腕を固定する。

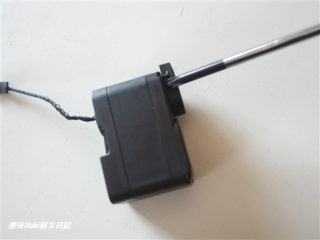

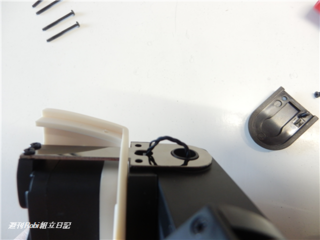

裏ぶたを固定している長ネジ4本をすべて抜く。


抜いたネジはまた使うが、裏ぶたはもう使わない。


次にサーボモーターを持って、基板を上向きにし

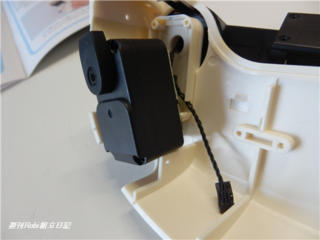

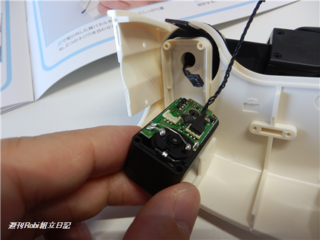

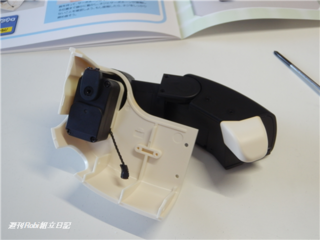

右ボディから出ているサーボケーブルをサーボモーターの空いているコネクターに接続。

そして右ボディに取り付ける。


2本のケーブルを挟まないように注意しながら、サーボモーターを右ボディカバーの四角い部分に設置。

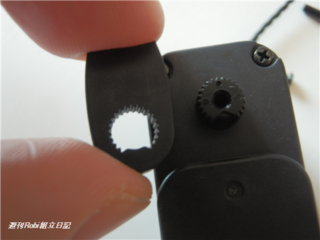

肩連結金具とサーボホーンの二つのネジ穴を合わせる。

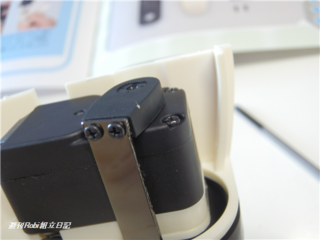

M2x4.5mm皿ネジを2本使って、連結金具をサーボホーンに固定。



次に、サーボケーブルの長さの調整を行う。


まずは12号で取り付けた肩パネルの2本のネジを抜いて、肩パネルを取り外す。


そして、
連結金具の上を通っているサーボケーブルを
ボディ側から引っ張る。優しく慎重に。


引っ張ったら、たるんだケーブルを右腕の肩フレームの穴に押し込む。
連結金具の上にたるみが残らないように。


再び肩パネルを取り付ける。

いよいよ、作業は大詰め。

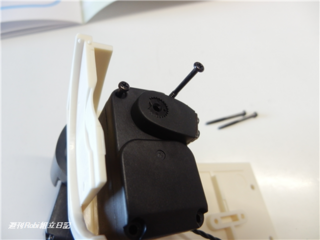

サーボモーターを右ボディカバーに固定する。

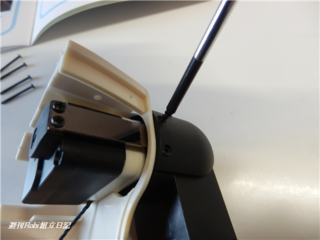

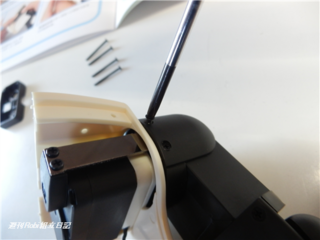

この際、長ネジ4本を使用。


ネジはしっかり締める。
ネジの頭が余分に出ていてはイケナイ。

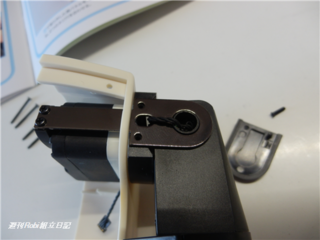

念のために腕を持って、右ボディカバーを動かし
サーボホーンがネジと接触しないことを確認する。


これで14号でのRobiの組み立て作業は終わり。



この14号の冊子を綴じてロビ特製バインダーの1冊目が満杯になった。
