週刊ロビの15号の作業が完了したのでブログを更新します。

週刊ロビ15号の詳細は公式サイトで

15号の作業内容は【左前腕を組み立てる】
この号から左腕の組み立てにとりかかる。

右腕の時と同じように、前腕部から上腕、肩へという順で進めていく。

まずは前腕フレームに親指などを取り付けることから。


15号の内容はこのとおり。


パーツを取り出して並べてみる。

15号のパーツ紹介。
@左前腕フレームx1
A左親指x1
B指ホルダーx1
CM2x5mmなべネジx2
DM2x10mmなべネジx3
Eサーボケーブル(70mm)x1
CとDのネジには、それぞれ1本の予備が含まれている


この号で用意するパーツは、

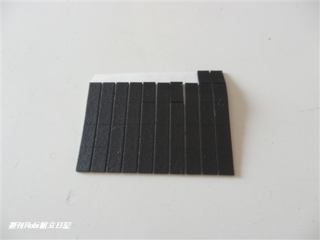

3号で提供された保護シール。


この号の作業については、デアゴスティーニがサポート動画を用意してます。
内容的に既に一度やったことなので難しくはないです。



それでは15号のRobi組立開始。

最初は、【指ホルダーを取り付ける】


左前腕フレームと指ホルダーを用意。

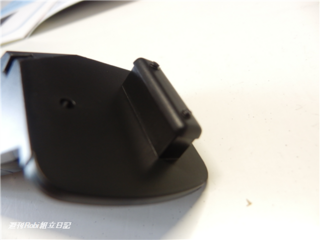

左前腕フレームの突起状の細長い溝の部分に、指ホルダーの細い方をきっちり差し込む。

内側に開いてるネジ穴に指ホルダーのネジ穴が重なっているところを確認。

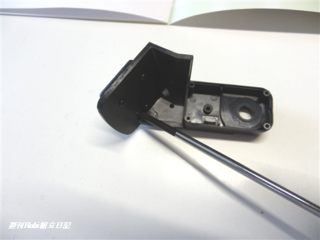

問題なければ、M2x10mmなべネジをネジ穴に入れて締める。


締めるとネジの先がちょっと顔を出す。
でもこれで良いようです。


次はRobiの【親指を取り付ける】

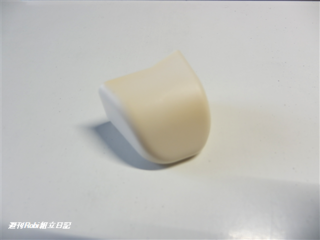

左親指のパーツを用意。

例のシミが付いていました。(:_;)

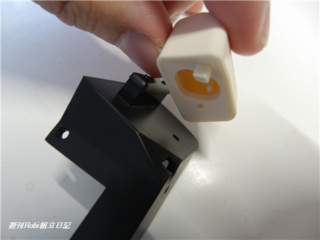

左親指を左前腕フレームに取り付けます。


左前腕フレームの四角い穴に、左親指の突起を差しこみながら重ねあわせる。


内側から見て、残っている1つのネジ穴に、親指のネジ穴を合わせる。

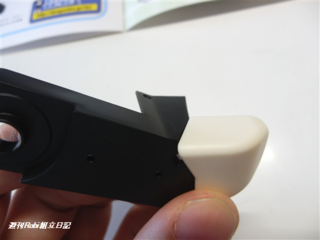

M2x5mmなべネジを1本使って、親指を固定して完了。

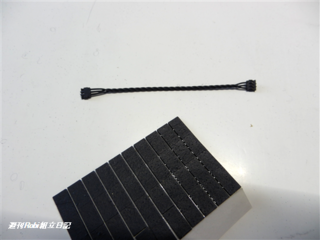

最後に、【サーボケーブルに保護シールを貼る】


ここは既に何度もなってる作業なので様子は割愛させてもらいます。


以上で第15号のRobi組み立て作業は終わりです。
