第17号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ17号の組み立て作業が完了したので更新します。

週刊ロビ17号の詳細はこちら公式サイトで

この号の作業で左前腕を完成させます。

17号の内容はこのとおり。


そして、この号のパーツはこちら。


・左前腕カバーx1
・左ひじフレームx1
・左ひじフロントパネルx1
・M2x8mm皿ネジx3
・M2x6mm皿ネジx4


そして、
保管していたパーツを用意する。


・16号で組み立た左前腕


この号の作業については、デアゴスティーニがサポート動画を用意してます。




それでは、Robiの組み立て作業開始。

まず最初は、【ひじと前腕カバーのパーツを取り付ける】


16号で組み立た左前腕と左ひじフロントパネルを用意。

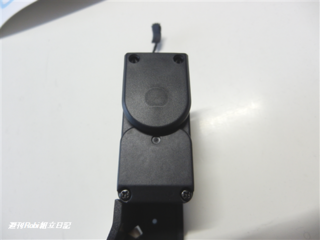

サーボモーターのシャフトと左ひじフロントパネルのDカットの位置を合わせて合体。


少し固い場合もあるので、しっかり指で押さえて差し込みます。


次に、左ひじフレームを用意。

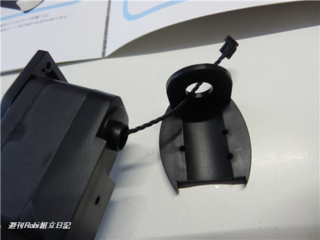

前腕から出ているサーボケーブルを左ひじフレームの円い穴に通す。

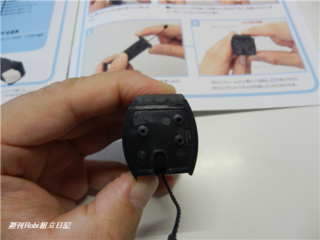

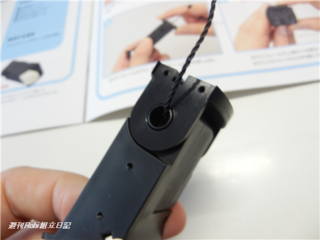

左ひじフレームの穴に左前腕フレームの穴を差し込みます。

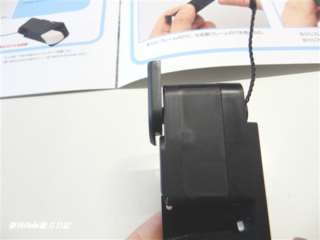

左ひじフレームの上側にくる面は左ひじフロントパネルの内側にぴったり合わせる。


次はネジで固定。


M2x8mm皿ネジ(長い方のネジ)を2本使って、左ひじフレームと左ひじフロントパネルを固定します。


いよいよ、最後の工程。

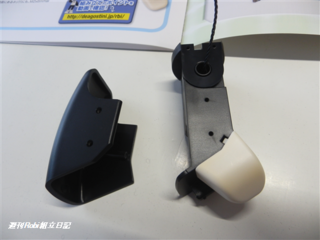

左前腕カバーを用意。


左前腕フレームに左前腕カバーをかぶせ、2つのネジ穴を合わせる。

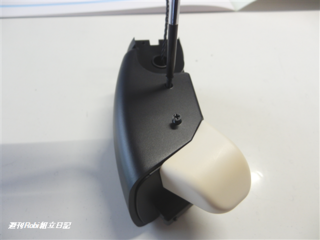

M2x6mmの皿ネジ2本を使って固定します。

最後に左前腕フレームの側面にあるネジ穴。


同様にM2x6mmの皿ネジで固定します。

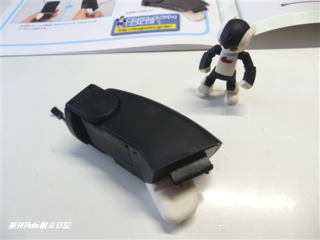

以上で週刊ロビ17号のRobi組み立て作業は完了です。


週刊ロビ17号の詳細はこちら公式サイトで
