第18号 週刊ロビの組立作業が完了 【画像】【動画】

久しぶりの更新です。サボってしまいました。
週刊ロビ18号の組み立て作業内容を更新します。

週刊ロビ18号の詳細はこちら公式サイトで

この号の作業内容は「左ひじに左上腕フレームを取り付ける」です。

18号の内容はこのとおり。

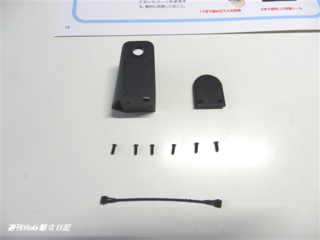

そして、この号のパーツはこちら。


・左上腕フレームx1
・左ひじバックパネルx1
・M2x6mm皿ネジx6
・サーボケーブル(70mm)x1

そして、

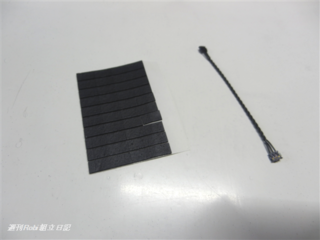

保管していたパーツを用意する。


・17号で組み立た左前腕
・3号で届いた保護シール

この号の作業については、デアゴスティーニがサポート動画を用意してます。



自信のない方や不安な作業箇所はこの動画で確認すればバッチリです。


それでは、Robiの組み立て作業開始。

まず最初は、【左ひじバックパネルを取り付ける】

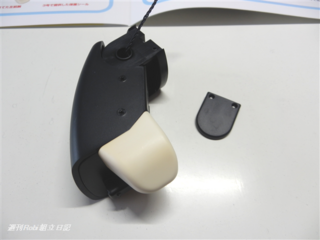

用意するのは、左前腕と左ひじバックパネル。

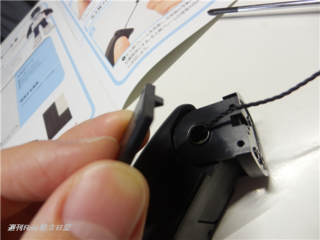

バックバネルの裏面には凸があって、
左前腕の凹の部分にはめ込んで重ねあわせます。


重ねあわせる時にサーボケーブルがくぼみからはみ出さないように
押さえながら作業します。

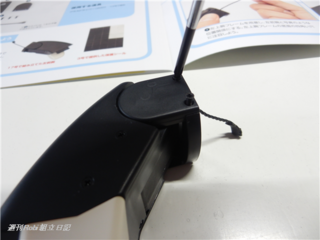

しっかり重ねたらM2x6mm皿ネジを2本使って、
左ひじバックバネルを固定すれば完了です。


次に、【左上腕フレームを取り付ける】


左上腕フレームを用意します。


左前腕と左上腕フレームの底面の四角い穴に注目して合わせます。


左上腕フレームの四角い穴に、左ひじから出ているサーボケーブルを通します。

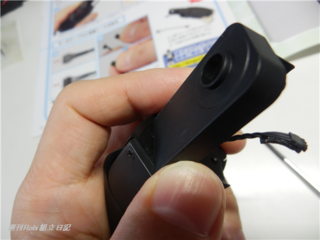

重ね合わせた様子はこのような感じ。


ネジ穴の位置をあわせて
M2x6mm皿ネジを3本使って左上腕フレームを固定すれば完了。


最後に、【サーボケーブルに保護シールを貼る】


ここの作業内容はもう何度もやってるので割愛します。
サーボケーブルのアップ画像はこちら


以上で18号の作業はすべて終わりです。

週刊ロビ17号の詳細はこちら公式サイトで
