第19号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ19号の組み立て作業内容を更新します。

週刊ロビ19号の詳細はこちら公式サイトで

この号の作業内容は「左上腕フレームにサーボモーターを取り付ける」です。

19号の内容はこのとおり。


そして、この号のパーツはこちら。

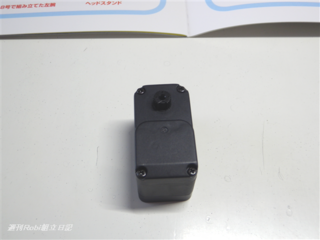

・サーボモーター(左上腕用)x1

そして、

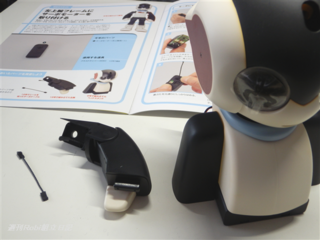

保管していたパーツを用意する。


・18号でシールを貼ったサーボケーブル
・18号で組み立た左腕
・8号で組み立てたヘッドスタンド

この号の作業については、デアゴスティーニがサポート動画を用意してます。



自信のない方や不安な作業箇所はこの動画で確認すればバッチリです。


それでは、Robiの組み立て作業開始。

まず最初は、【サーボにサーボケーブルを接続する】

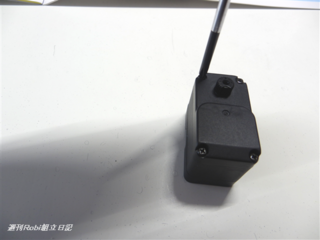

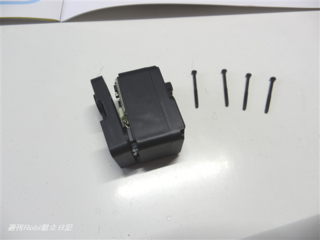

サーボモーターのシャフトを上にして持ち、シャフトの面にある4本のネジ全てを抜きます。


抜いたネジはまた後で使うので失くさないように。

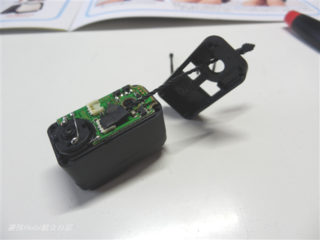

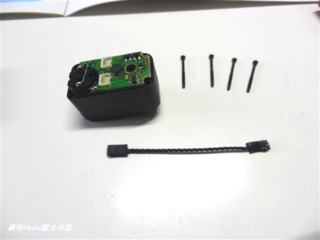

裏ぶたを外し、基板にサーボケーブルを取り付けます。

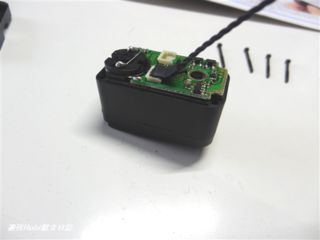

サーボケーブルの片方のコネクターを基板のコネクターに接続します。
基板のコネクターはどちらでも構いません。


真上からしっかり押さえて接続したら、再び裏ぶたをします。

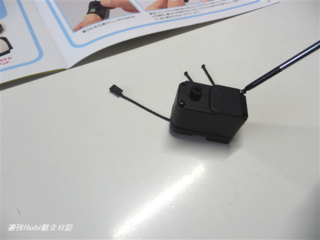

裏ぶたの円い穴にサーブケーブルを通して、元通りにしっかりはめる。


シャフト面を表にして、長ネジ2本を使って固定します。
このネジはまた抜くので強く締めすぎないように注意しましょう。


次に、【サーボをテストし、IDを書き込みます】

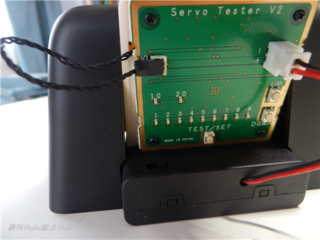

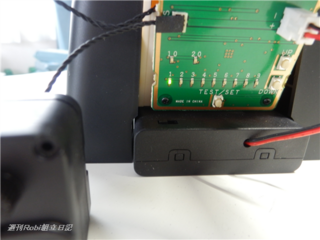

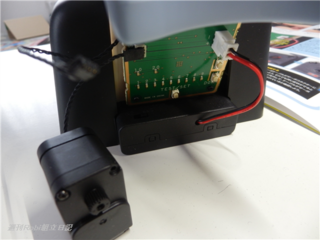

ヘッドスタンドの裏の基板側にあるスイッチがOFFになってることを確認。

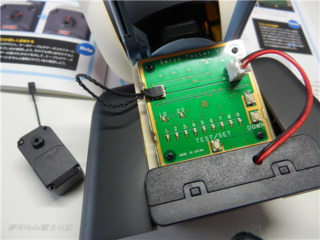

基板に接続しているコネクターを外し、

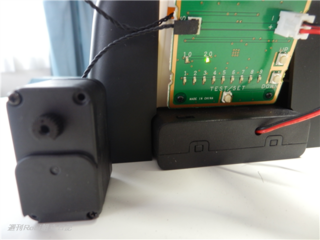

サーボケーブルのコネクターを接続します。


コネクターを接続し終えたら、電源スイッチをON。

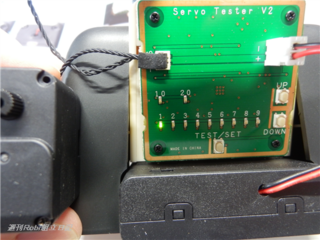

すべてのLEDが2回点滅し、[1]だけが点灯します。

接続テストを行って問題がなければIDを書き込みます。


異常があった場合や
IDの書き込みの動画は過去の記事(第8号組立日記)をご覧ください。


次に、【IDの書き込みを確認します】

サーボを接続したまま、いったん電源を「OFF」にします。


そして再び「ON」にします。


すべてのLEDが2回点滅し、[1]だけが点灯します。

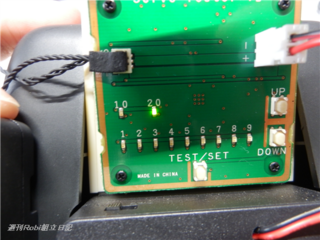

[TEST/SET]スイッチを押すと、[20]のLEDだけが点灯。


同時に、モーターのシャフトが動けば問題ありません。

最後にヘッドスタンドの基板からモーターケーブルのコネクターを外し、
首のケーブルのコネクターを接続すれば書き込みの作業は完了です。



続いて、【2つのサーボを接続し、取り付けます】

サーボモーターに仮締めしていた長ネジを抜きます。

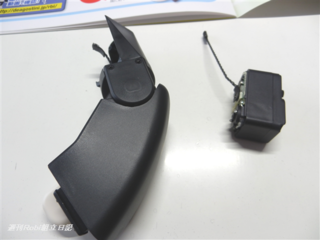

18号で組み立た左腕を用意。

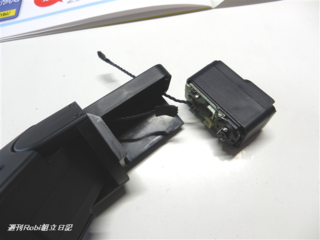

上腕フレームの円い穴に、
今号のサーボモーターからのケーブルを通します。

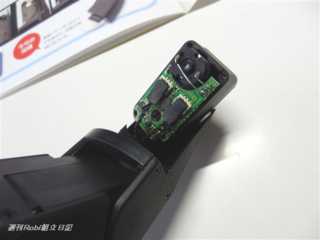

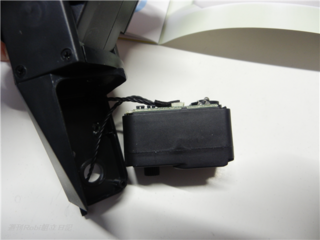

ひじのサーボモーターから出ているケーブルを、
今号のサーボモーターの片方のコネクターに接続します。


横から見て、確実にコネクターが接続されているか確認するとよいでしょう。


ちゃんと接続されて平らになっていることを確認し、
問題がなければサーボモーターを上腕フレームに取り付けます。


この時、サーボからのケーブルが
フレーム内にある支えの部分に挟まれないように注意します。

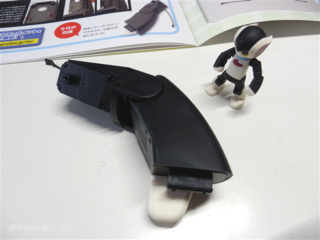

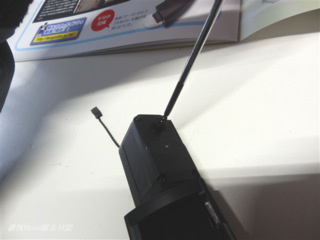

最後に、サーボモーターに付いていた4本の長ネジで
上腕フレームにサーボモーターを固定すれば完了です。
