週刊ロビ20号の組み立て作業内容を更新します。

週刊ロビ20号の詳細はこちら公式サイトで

この号の作業内容は「左上腕に肩のパーツを取り付ける」です。
20号の内容はこのとおり。

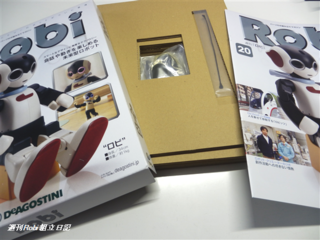

そして、この号のパーツはこちら。


・肩フレームx1
・肩パネルx1
・肩連結金具x1
・M2x7mm皿ネジx3
・サーボケーブル(135mm)x1

※ネジには1本の予備が含まれます。


そして、

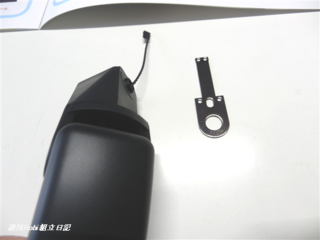

保管していたパーツを用意する。


・19号で組み立た左腕
・3号で届いた保護シール

この号の作業については、デアゴスティーニがサポート動画を用意してます。



自信のない方や不安な作業箇所はこの動画で確認すればバッチリです。


それでは、Robiの組み立て作業開始。

まず最初は、【肩連結金具にケーブルを通す】

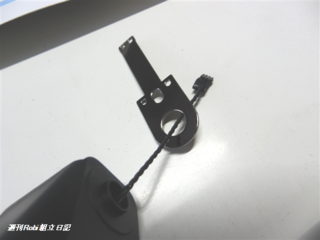

肩連結金具にある大きな円穴にケーブルを通します。


連結金具の大きな穴を、
サーボケーブルが出ている円柱に合わせて片手で持ちます。


そして、サーボケーブルを真ん中の楕円形の穴に通します。

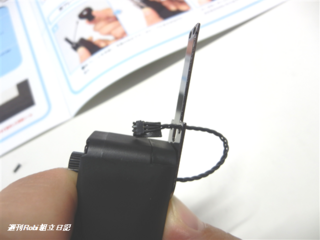

横から見るとこのような感じで通します。


出口のところでケーブルをしっかり押さえて抜けないようにし、
たるみがないようにケーブルを真っ直ぐに引っ張りましょう。


次に、【肩フレームと取り付けます】


肩フレームを用意し、


サーボケーブルを大きな穴に通します。


そして、サーボモーターのシャフトを
肩フレームのぎざぎざの付いたくぼみに差し込みます。

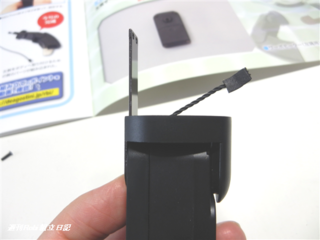

肩フレームを押し込み、
シャフトにしっかりはめる。

連結金具のところでケーブルをしっかり押さえて
抜けないようにし、ケーブルを真っ直ぐに引っ張りましょう。


次に【肩パネルを取り付けます】

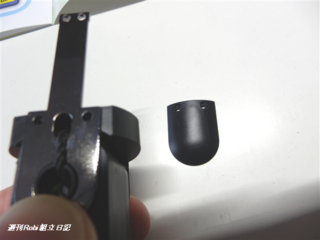

肩パネルを用意。


連結金具に重ね合わせます。

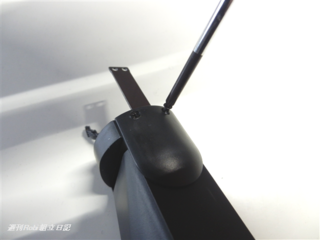

M2x7mmの皿ネジを2本使って固定したらこの作業は完了です。


最後に【サーボケーブルに保護シールを貼ります】

この作業は何度もやってるので割愛します。

これにてこの号の全作業はすべて終わりです。
