第22号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ22号の組み立て作業内容を更新します。

週刊ロビ22号の詳細はこちら公式サイトで

この号の作業内容は「左ボディに左腕を取り付ける」です。

22号の内容はこのとおり。


そして、この号のパーツはこちら。


・左ボディカバーx1
・サーボホーン(肩用)x1
・M2x4.5mmなべネジx3
・サーボケーブル(200mm)x1

※ネジは1本の予備が含まれます。

そして、
保管していたパーツを用意する。


・20号で組み立た左腕
・21号で組み立たサーボモーター
・3号で届いた保護シール

この号の作業については、デアゴスティーニがサポート動画を用意してます。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。


それでは、Robiの組み立て作業開始。

まず最初は、【左腕をボディに差し込む】です。

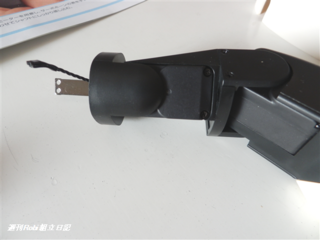

左腕を用意します。


この写真のような状態であれば、

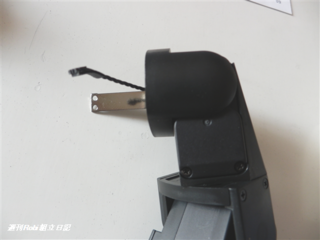

連結金具を倒して関節を回転させ、左腕と直角になるようにします。


左ボディカバーを用意。


上の写真のような位置関係にします。

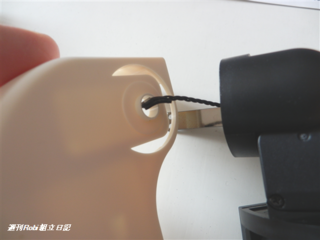

そして、左腕から出ているサーボケーブルを、
左ボディカバーの円い穴に通し、同時に
肩連結金具を左ボディカバーの円い穴の周囲の[C]の字形の溝に差し込みます。


左ボディカバーの円い穴を、左腕の方フレームの穴に差し込んだ状態で置いておきます。

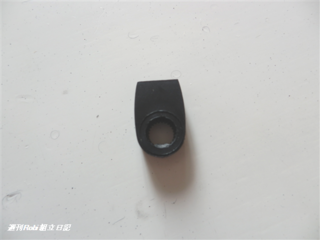

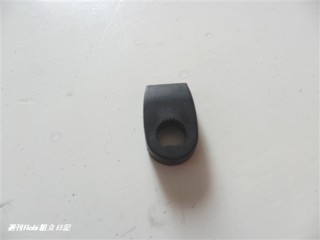

次にサーボホーン(肩用)を用意。
表と裏があるので確かめましょう。

こちらが表面。


Dカットがある方です。

そして、こちらが裏面。

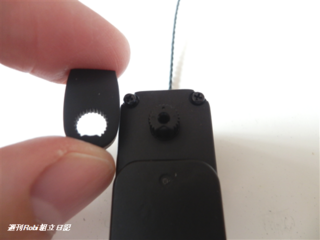

サーボモーターを用意して


サーボホーンの表を手前に向けます。


そして、Dカットを合わせてシャフトにしっかりと差し込んだら完了です。


次は、【サーボと左腕を固定する】です。

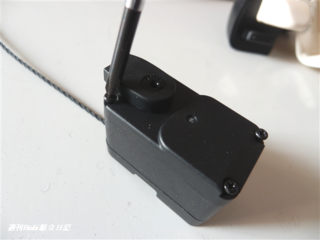

サーボモーターを用意し、
裏ぶたを固定している長ネジを4本すべて抜きます。


このネジはまた後ほど使うので失くさないように。


裏ぶたを剥がしますが、このフタはもう使用しません。


裏ぶたを取り外したサーボモーターを左ボディカバーに取り付けます。


その前に、サーボモーターに接続しているケーブルをこのように
曲げておくと作業が楽です。

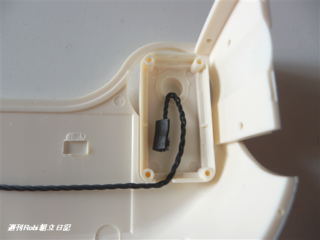

左ボディカバーには、サーボの基板が浮かないようにするための支えが左右についていてこれにケーブルを挟まないようにするためです。

サーボを取り付けた時に、内側でケーブルがこのようになってたらダメです。


このようなイメージが理想です。

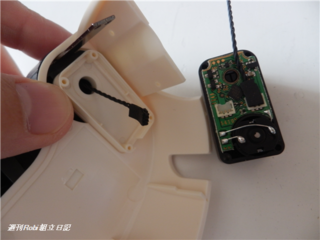

さてそれでは、左ボディカバーから出ているサーボケーブルを、
空いているコネクターに接続します。


この時、2つのコネクターがちゃんと接続されているかくどいほど確かめましょう。

サーボモーターから出ているケーブルがきちんと切り欠きの部分と通って外に出ていないといけません。

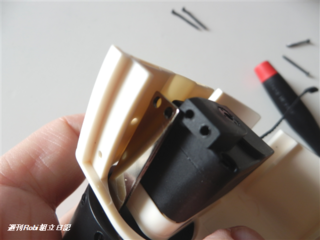

サーボモーターを左ボディカバーの四角い部分にしっかりはめます。

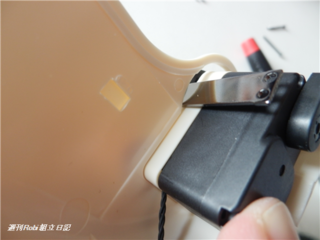

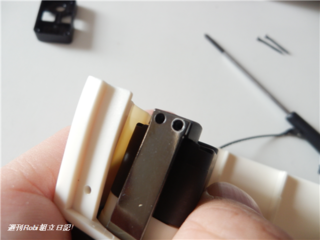

そして、肩連結金具とサーボホーンの2つのネジ穴を合わせます。


このようにピッタリと。

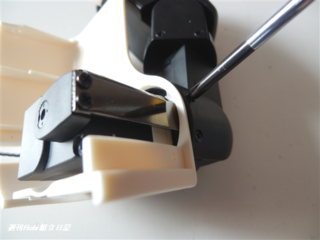

ずれないように注意しながらネジ止めをします。


M2x4.5mmなべネジ2本を使って、連結金具をサーボホーンに固定。

そして、サーボケーブルの調整を行うことになります。


20号で取り付けた肩パネルの2本のネジを抜き、肩パネルを一旦外します。


連結金具の上を通っているサーボケーブルを、
バディ側から引っ張り出します。そーっと、優しく。


可動部分にたるみを残さないようにします。

引っ張りだしたケーブルを、左腕の肩フレームの穴に押し込んで入れます。
連結金具の上にもたるみが残らないように注意しましょう。


そして、取り外した肩パネルを、再び肩フレームにしっかり合わせネジ止めをして固定。

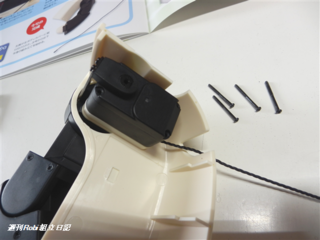

次に長ネジ4本を使って

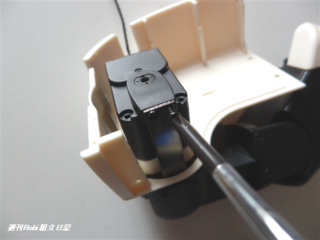

サーボモーターを左ボディカバーに固定します。


しっかりと固定します。


この時、横から見てネジの頭がサーボホーンに接触する位置まで飛び出していないかチェックします。

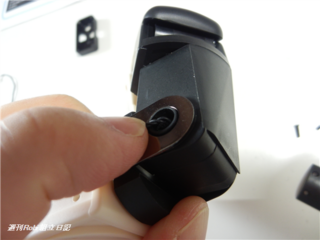

腕を持って、サーボホーンがそれぞれのネジの上に重なる位置まで静かに動かし、
ネジとサーボホーンが接触しないことを確認します。
もし、接触したらネジをしっかりと締め直しましょう。

最後に、サーボケーブル(200mm)を用意し、
保護シールをそれぞれのコネクターに貼り付けます。


この部分の作業内容は何度もやっているので割愛します。

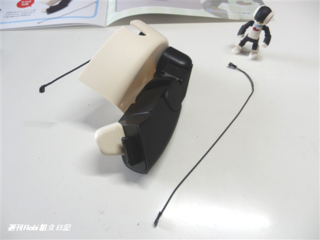

これにて22号のすべての作業が完了しました。
