第24号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ24号の組み立て作業内容を更新します。

週刊ロビ24号の詳細はこちら公式サイトで

この号の作業内容は「右足首(横回転)サーボに右足首カバーを取り付ける」です。

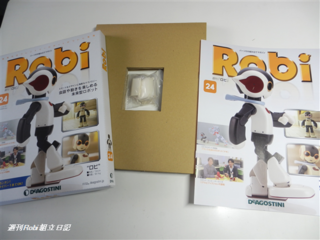

24号の梱包内容はこのとおり。

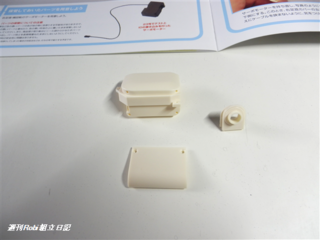

そして、この号のパーツはこちら。


・右足首カバーx1
・足首サイドパネルx1
・足首ジョイントx1

そして、
保管していたパーツを用意する。

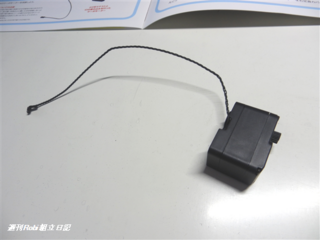

・23号でテストとIDの書き込みを行ったサーボモーター

この号の作業については、デアゴスティーニがサポート動画を用意してます。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。



それでは、Robiの組み立て作業開始。

まず最初は、【サーボモーターの裏ぶたを外す】です。

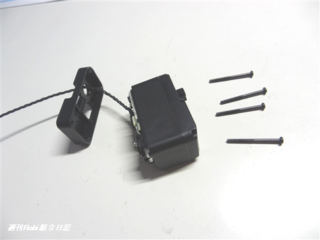

サーボモーターの4本の長ネジをすべて抜きます。


基板が浮かないようにゆっくり裏ぶたを外します。
この裏ぶたはもう使用しません。
長ネジはまた後ほど使用します。


次に、【右足首カバーに取り付ける】です。

右足首カバーを用意します。

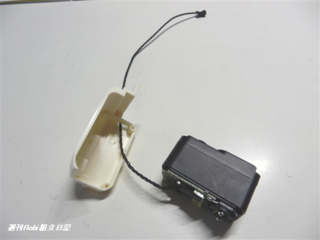

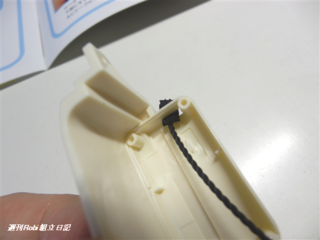

そして、右足首カバーの四角い穴にサーボケーブルを通します。


3分の2ほど引っ張り出します。

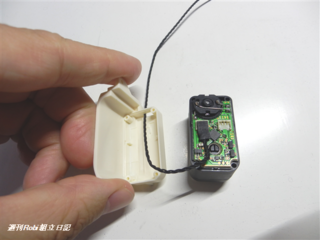

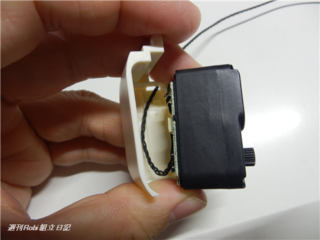

サーボモーターを右足首カバーに取り付けます。


右足首カバーの左右にある支えにケーブルを挟まないように気を付けましょう。


余ったケーブルがカバー内でたるまないように引っ張り出しながら組み合わせます。

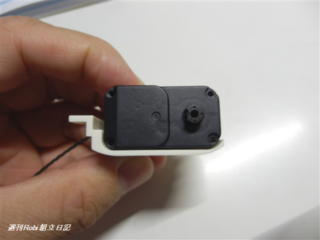

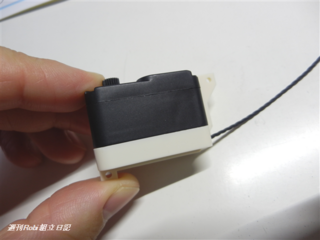

サーボモーターを右足首カバーにピッタリと組み合わされてるか確認。

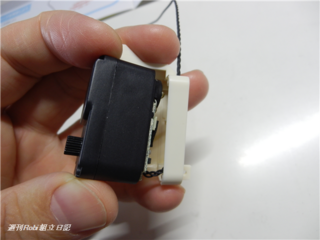

横からも、ケーブルを挟んでないか確認します。

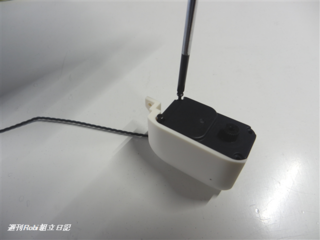

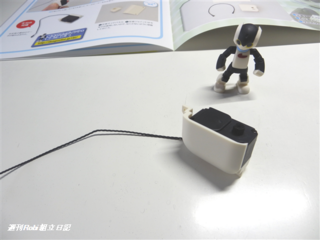

最後に長ネジで固定すれば24号の作業はすべて完了です。

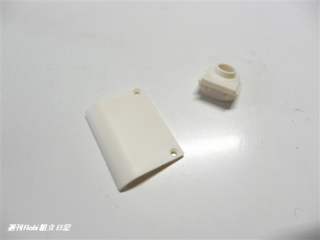

余ったパーツは保管します。


これで終わりです。
