第25号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ25号の組み立て作業内容を更新します。

週刊ロビ25号の詳細はこちら公式サイトで

この号の作業内容は「右足首(横回転)サーボに右足首フレームを取り付ける」です。

25号の梱包内容はこのとおり。

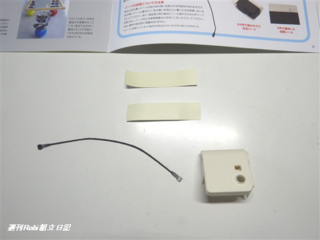

そして、この号のパーツはこちら。

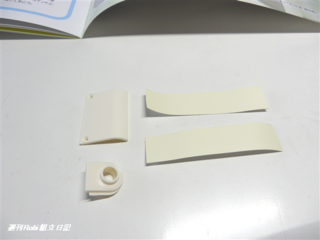

・足首テープx2

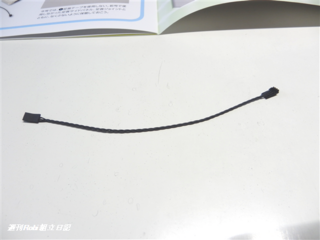

・サーボケーブル(135mm)x1
・右足首フレームx1

そして、
保管していたパーツを用意する。


・24号で組み立た右足パーツ
・3号で届いた保護シール


この号の作業については、デアゴスティーニがサポート動画を用意してます。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。



それでは、Robiの組み立て作業開始。

まず最初は、【右足フレームにサーボのシャフトを差し込む】です。

サーボモーターと右足首フレームを用意します。


それぞれを下の写真のような形で持ちます。


シャフトのDカットが上に向いてるのが分かるかと思います。
右足首フレームの穴を見てみると、ギザギザがあり
シャフトのDカットと同様の形に削られてます。

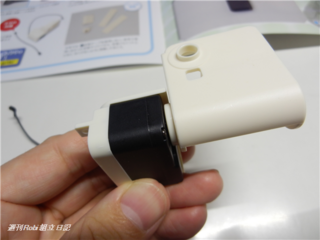

右足首フレームの穴にサーボのシャフトと差し込みます。


きちんと奥までしっかり入ってるか確認しましょう。


右足首フレームの長方形の面を正面に向けて持ちかえればこのようになります。
上の写真ではちょっと角度を変えてみましたが、奥まで入ってるのが確認できますね。


最後は、【サーボケーブルに保護シールを貼る】です。


ここの作業は過去に何度もやってるので割愛します。


詳しくはこちらをご覧ください。>>8号組立日記

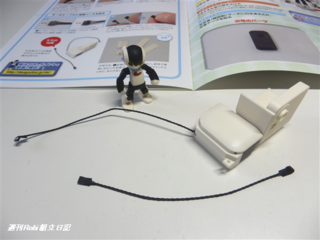

余ったパーツは保管しておきます。


これにて、25号の作業は全て終わりです。


週刊ロビ25号の詳細はこちら公式サイトで
