第28号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ28号の組み立て作業内容を更新します。

週刊ロビ28号の詳細はこちら公式サイトで

この号の作業内容は「右すねの外側を組み立てる」です。

28号の梱包内容はこのとおり。


この号のパーツの包装はいつものビニール。
でも比較的透明で綺麗な感じ。


この号のパーツはこちら。


・右すね外側カバーx1
・右すねフレームx1
・サーボケーブル(70mm)x1
・M2x6mm皿ネジx3

※ネジは1本予備が含まれます。

そして、

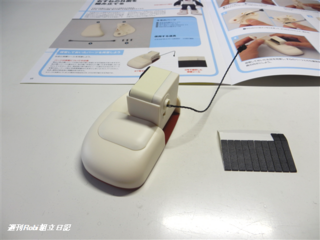

保管していたパーツを用意する。


・27号で組み立てた右足
・3号で届いた保護シール

この号の作業に関しては、デアゴスティーニがサポート動画を用意してます。
組み立てのポイントを動画で確認しましょう。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。



それでは、Robiの組み立て作業開始。

まず最初は、【すねのパーツを取り付ける】です。

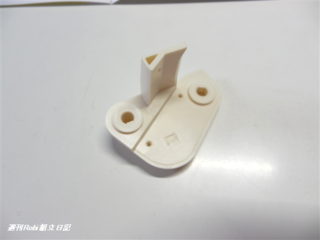

右すね外側カバーと右すねフレームを用意します。


上下・裏表を間違えないように注意しましょう。

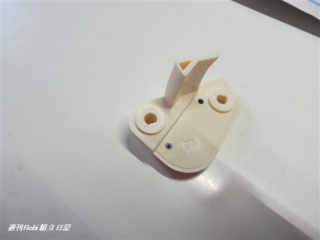

右すね外側カバーに右すねフレームを重ね、
形をぴったりと合わせます。


M2x6mm皿ネジを使って、


2ヶ所のネジ穴に入れ締めます。

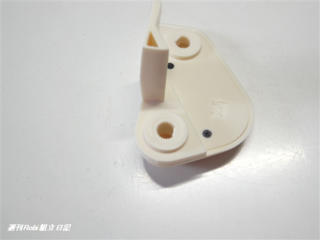

組み合わせたすねのパーツを下の写真向きにし、下の方の円いDカットの穴に注目。
この向きで持って組み合わせると、下の穴と右足のサーボ(縦回転)のシャフトのDカットの
切り欠けが合うようになってます。



次に、保管しておいた右足を用意。


すねのパーツとの位置関係に注意して取り付けます。

サーボのDカットと向き。

すねのパーツの向き。

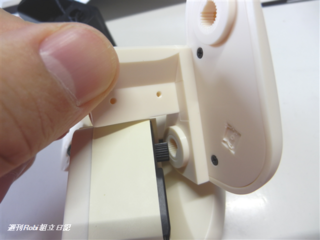

すねのパーツの下の穴に、右足首のサーボのシャフトを差し込みます。


Dカットを意識しながら作業。


ある程度差し込んだら、両手の親指と人差し指で挟むようにして
しっかり奥まで差し込みましょう。


最後に【サーボケーブルに保護シールを貼る】です。


ここの部分は割愛します。


サポート動画『サーボケーブルの脱着方法』も参考にしてください。

これにて、28号の作業がすべて終わりました。


週刊ロビ28号の詳細はこちら公式サイトで
