第30号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ30号の組み立て作業内容を更新します。

週刊ロビ30号の詳細はこちら公式サイトで

この号の作業内容は「右ひざの関節を組み立てる」です。

30号の梱包内容はこのとおり。


この号のパーツはこちら。


・右すね内側カバーx1
・右ひざフレームx1
・M2x7mm皿ネジx3

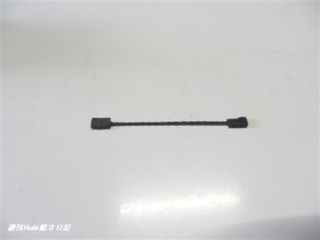

・サーボケーブル(70mm)x1

※皿ネジは1本の予備を含みます。
※さらに皿ネジがもう1本多く入ってました。

そして、

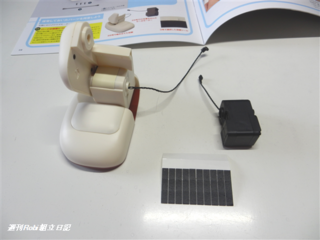

保管していたパーツを用意する。


・28号で組み立てた右脚
・29号でIDを書き込んだサーボモーター
・3号で届いた保護シール


この号の作業に関しては、デアゴスティーニがサポート動画を用意してます。
組み立てのポイントを動画で確認しましょう。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。



それでは、Robiの組み立て作業開始。

まず最初は、【サーボケーブルを配線する】です。

右すね内側カバーを用意します。


右すね内側カバーは、縦に溝がある面を表にして作業を進めます。

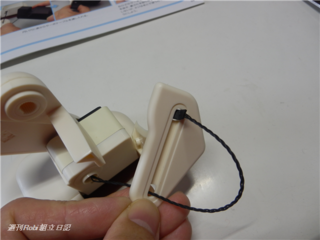

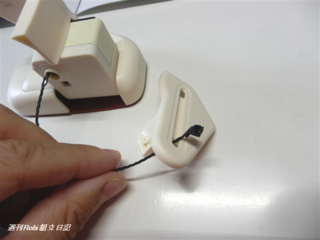

足首から出ているサーボケーブルを、裏側から右すね内側カバーの下の穴に通します。


そのまま表側から上の穴にサーボケーブルを通し、裏側に抜きます。

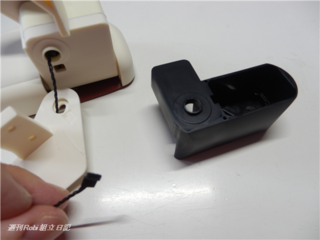

引き続き、右ひざフレームを用意して、


短い長方形を縦にし、円い穴が下になる向きで持ちます。


円い穴に表からサーボケーブルを通し入れます。

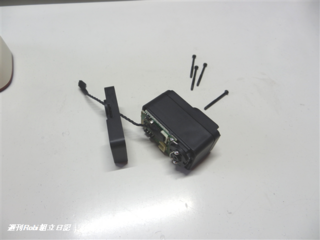

次に、右ひざのサーボモーターを用意し、長ネジを抜いて裏ぶたを取り外します。


裏ぶたはもう使用しませんが、長ネジはまた使うので失くさないように。


続いて、サーボモーターと右脚を取り付ける作業に入ります。

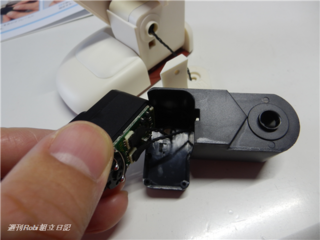

足首からのケーブルを、サーボモーターの空いている方のコネクターに接続します。
かならずきちんと接続できているか確認しましょう。

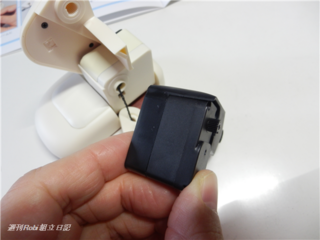

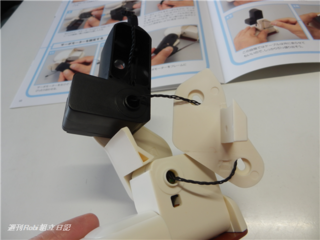

右ひざのサーボモーターから出ている短いサーボケーブルを、
右ひざフレームの細長い溝に内側から通し入れます。


サーボケーブルを引っ張りながら、サーボモーターをフレームに近づけていきます。
この時、長いケーブルも短いケーブルも外に余っても構わないので、
引っ張りながらフレームに挟まないように気を付けましょう。


次は、【サーボモーターを固定する】です、

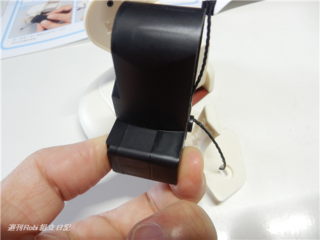

サーボモーターを右ひざフレームにぴったりと合わせます。

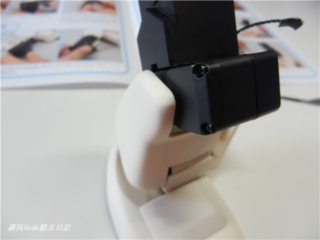

長ネジ4本を使って、サーボモーターをフレームに固定したら完了です。



次は、【右ひざフレームを取り付ける】です。

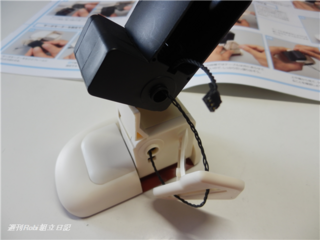

右脚と右ひざフレームを取り付けます。

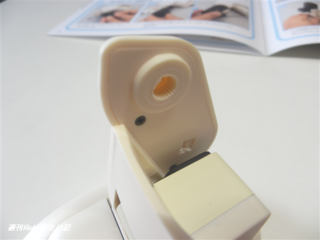

右すね外側カバーの穴のDカットと


サーボモーターのシャフトのDカットを確認します。


Dカットどうしを合わせます。


しっかりと奥まで入ってることを確認します。


続いて、【右すね内側カバーを取り付ける】です。

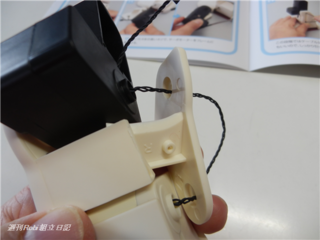

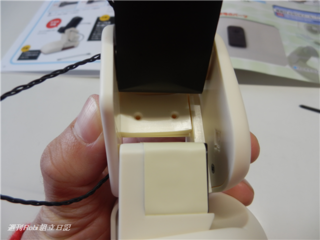

右すね内側カバーを裏側から見て、2つの穴のまわりに凹みがあるのを確認します。


右ひざフレームと右足首フレームの穴の突起をはめ込めます。


ケーブルを挟まないように注意しましょう。

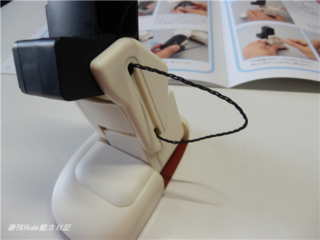

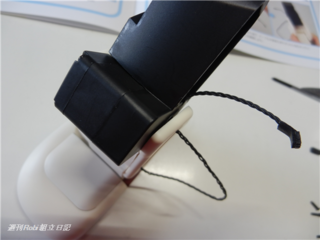

上や横から見て、ケーブルが挟まらずにぴったり合わさっていることを確認しましょう。


ケーブルは外に余らせてもいいので、しっかり引っ張りだします。


そして、右すね内側カバーと右すね外側カバーの2つのネジ穴が合っていることを確認し、


M2X7mm皿ネジ2本を使って、右すね内側カバーを固定すれば完了です。


最後に、【サーボケーブルに保護シールを貼る】です。


ここの作業内容は割愛します。

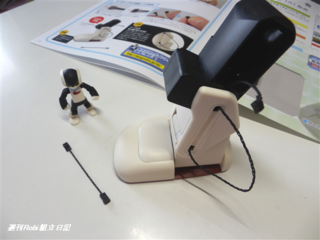

これにて、この号のすべての作業が終わりました。
