第31号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ31号の組み立て作業内容を更新します。

週刊ロビ31号の詳細はこちら公式サイトで

この号の作業内容は
「股関節(縦回転)サーボにIDを書き込み、右脚を取り付ける」です。

31号の梱包内容はこのとおり。


この号のパーツはこちら。

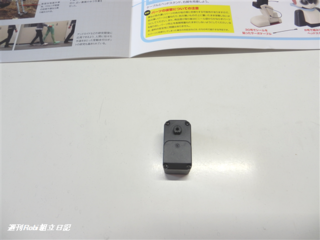

・サーボモーター(右股関節:縦回転)x1

そして、

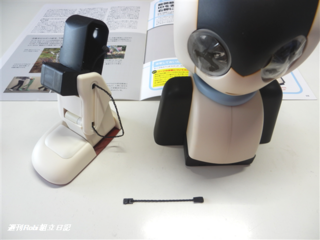

保管していたパーツを用意する。


・30号で組み立た右脚
・30号で保護シールを貼ったサーボケーブル
・8号で組み立たヘッドスタンド


この号の作業に関しては、デアゴスティーニがサポート動画を用意してます。
組み立てのポイントを動画で確認しましょう。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。
特にIDの書き込みは慣れると問題ないですが、自信が無ければ
この動画で確認しておくと分かりやすいと思います。


それでは、Robiの組み立て作業開始。

まず最初は、【サーボにサーボケーブルを接続する】です。

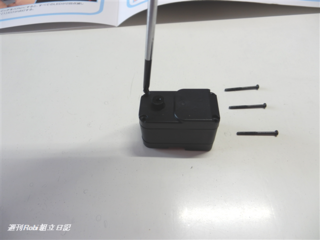

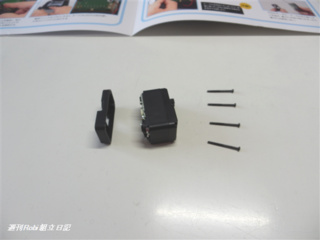

サーボモーターの4本のネジを全てはずします。


長ネジはこのあと使用するので失くさないように。

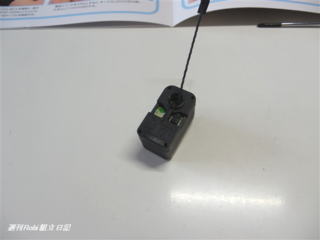

ネジを抜いたら、基板が浮かないように気をつけながら裏ぶたを外します。

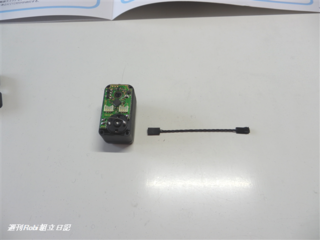

次に、サーボケーブルを用意。

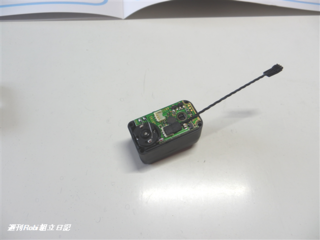

基板の一方のコネクターに接続します。


しっかりと真上から押さえて確実に接続してるか確認しましょう。

裏ぶたを元に戻します。

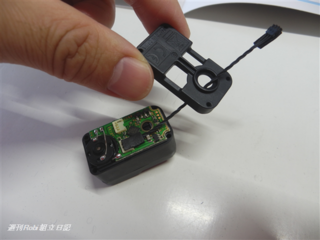

裏ぶたの内側から、円い穴にサーボケーブルを通します。


元通りにしっかりはめたら、

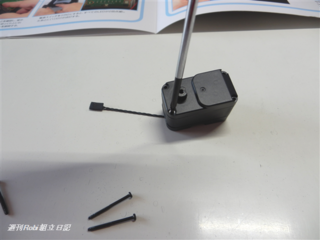

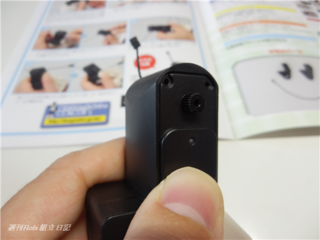

シャフト面を表にして長ネジを2本使って裏ぶたを固定します。


ネジはまたあとで抜くことになるので、強く締めすぎないようにしましょう。


次に、【サーボをテストし、IDを書き込む】です。

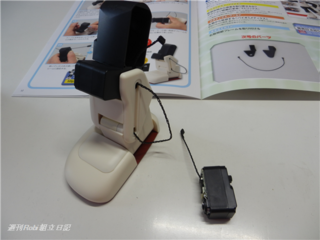

ヘッドスタンドを用意して電源スイッチがOFFであることを確認。


首から出ているケーブルのコネクターを外して

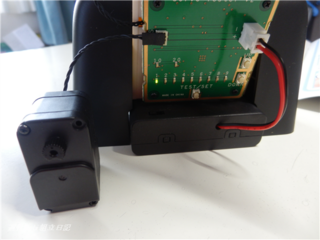

今回のサーボモーターのケーブルのコネクターを接続します。

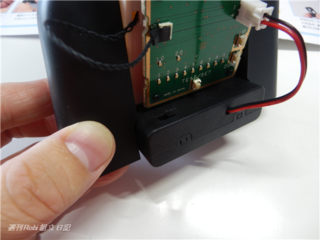

電源スイッチをONにすると、すべてのLEDが2回点滅したあとに[1]だけが点灯します。


次に[TEST/SET]スイッチを押します。
サーボモーターが回転するかどうかを確認。

もし、回転せずにLEDが激しく点滅する場合は、
コネクターの接続を確認します。一旦電源スイッチをOFFにして確かめましょう。

この部分の動画は、過去の記事にありますのでご覧ください。
>>8号組立日記

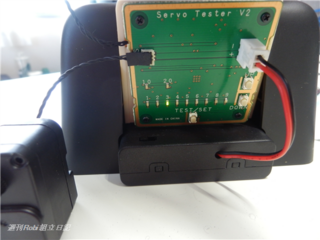

続いて、[UP]スイッチを2回押して、

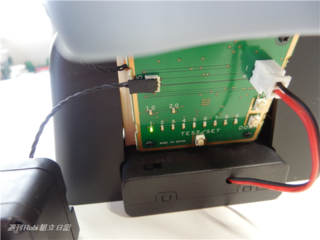

LEDの[3]が点灯した状態にします。


[TEST/SET]スイッチを長押しすると
LED[3]が素早く点滅して、約3秒後に点灯に変わります。
これで書き込みは完了。


続いて、【IDの書き込みを確認する】です。

サーボを接続したまま、一旦電源スイッチをOFF。
そして再びスイっチをON。


すべてのLEDが2回点滅したあとに、[1]だけが点灯。

次に、[TEST/SET]スイッチを押します。

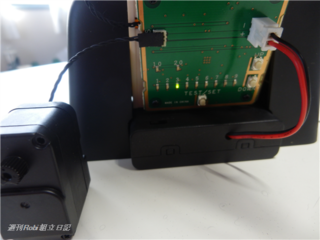

IDが正しく書き込まれていれば
[3]のLEDだけが点灯し、モーターのシャフトが回転します。

ほかのLEDが点灯したら、いままでの手順をやり直します。

問題が無ければスイッチをOFFにし、


コネクターを抜いて、首からのケーブルのコネクターを接続して
元の状態に戻して完了です。


最後の作業、【サーボを右脚に取り付ける】です。

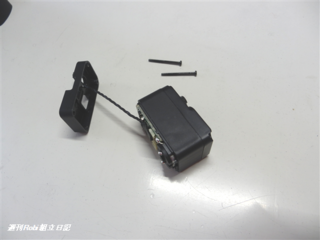

サーボモーターの2本の長ネジを抜き裏ぶたを外します。


もうこの裏ぶたは使用しません。

右脚を用意。

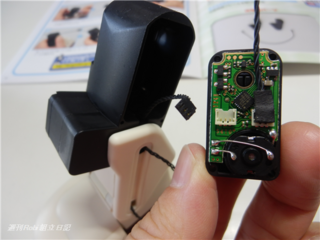

右ひざから出ているサーボケーブルを
今号のサーボモーターの空いているコネクターに接続します。


このとき、コネクターの形状を合わせながら接続すれば
すんなり入るので、無理やり押し込まないようにしましょう。

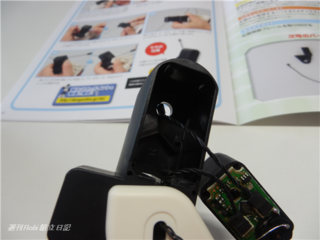

右ひざフレームの上部にある円い穴に、
今号のサーボモーターからでているサーボケーブルを通します。

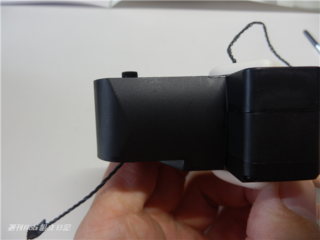

ケーブルを挟まないように注意しながら、


サーボモーターをフレームの奥までしっかり入れます。


横から見て、サーボモーターの高い側面がフレームの上に
はみ出していない位置まで差し込みます。

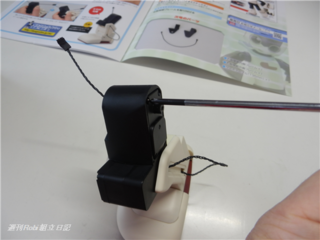

最後に、抜いていた4本の長ネジを使って
サーボモーターを右ひざフレームに固定すれば完了。

これにて、31号すべての作業が終わりました。
