第35号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ35号の組み立て作業内容を更新します。

週刊ロビ35号の詳細はこちら公式サイトで

この号の作業内容は
「左足首(横回転)サーボをテストを行い、IDを書き込む」です。

35号の梱包内容はこのとおり。

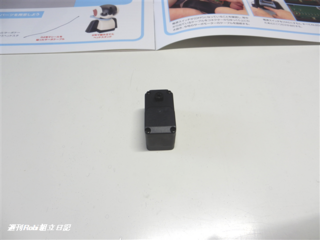

この号のパーツはこちら。


・サーボモーター(左足首:横回転)x1

そして、
保管していたパーツを用意する。


・34号で保護シールを貼ったサーボケーブル
・8号で組み立たヘッドスタンド


この号の作業に関しては、デアゴスティーニがサポート動画を用意してます。
組み立てのポイントを動画で確認しましょう。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。
特にIDの書き込みは慣れると問題ないですが、自信が無ければ
この動画で確認しておくと分かりやすいと思います。


それでは、Robiの組み立て作業開始。

まず最初は、【サーボにサーボケーブルを接続する】です。

サーボモーターの4本のネジを全てはずします。


長ネジはこのあと使用するので失くさないように。

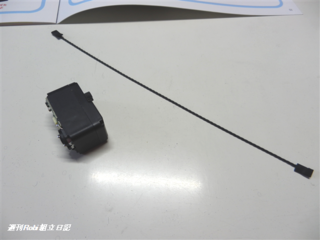

次に、サーボケーブルを用意。


保護シールを貼ったサーボケーブルのコネクターを
基板の一方のコネクターに接続します。


真上から押さえて接続し、しっかり接続できたか確認しましょう。

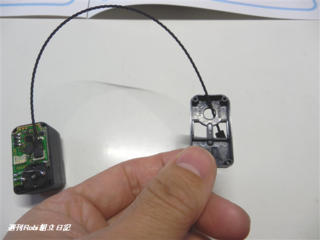

裏ぶたを元に戻します。

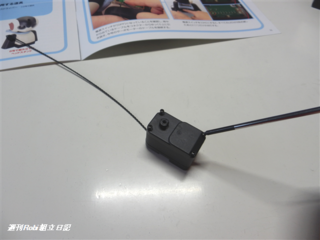

裏ぶたの内側から、円い穴にサーボケーブルを通します。

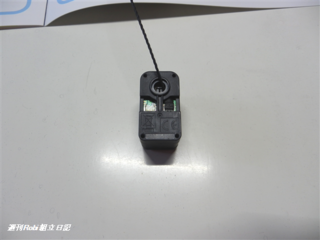

そして、裏ぶたをはめたらシャフト面を表にし
長ネジ4本で裏ぶたを固定します。ここでは軽めに締めましょう。




続いて、【サーボをテストし、IDの書き込む】です。

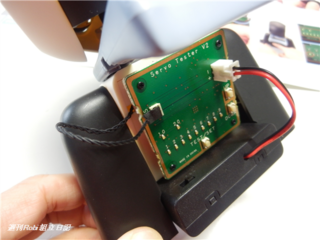

ヘッドスタンドを用意して電源スイッチがOFFであることを確認。


首から出ているケーブルのコネクターを外して
今回のサーボモーターのケーブルのコネクターを接続します。

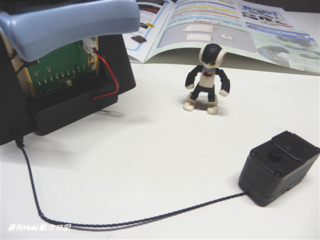

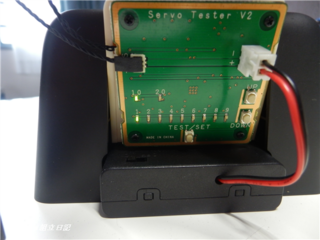

電源スイッチをONにすると、すべてのLEDが2回点滅したあとに[1]だけが点灯します。


次に[TEST/SET]スイッチを押します。
サーボモーターが回転するかどうかを確認。

もし、回転せずにLEDが激しく点滅する場合は、
コネクターの接続を確認します。一旦電源スイッチをOFFにして確かめましょう。

この部分の動画は、過去の記事にありますのでご覧ください。
>>8号組立日記

続いて[UP]スイッチを10回押して、

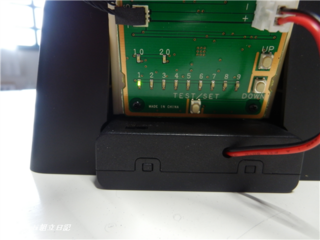

LEDの[10]と[11]が点灯した状態にします。


[TEST/SET]スイッチを長押しすると
LED[10]と[11]が素早く点滅して、約3秒後に点灯に変わります。
これで書き込みは完了。

続いて、【IDの書き込みを確認をする】です。

サーボを接続したまま、一旦電源スイッチをOFF。
そして再びスイッチをON。


すべてのLEDが2回点滅したあとに、[1]だけが点灯。

次に、[TEST/SET]スイッチを押します。


IDが正しく書き込まれていれば
[10]と[11]のLEDだけが点灯し、モーターのシャフトが回転します。

ほかのLEDが点灯したら、いままでの手順をやり直します。

ここの部分も過去の記事をご覧ください。動画があります。
>>8号組立日記

問題が無ければスイッチをOFFにし、


コネクターを抜いて、首からのケーブルのコネクターを接続して
元の状態に戻して完了です。

以上でこの号すべての作業が終わりました。
