週刊ロビ36号の組み立て作業内容を更新します。

週刊ロビ36号の詳細はこちら公式サイトで

この号の作業内容は
「左足首(横回転)サーボに左足首カバーを取り付ける」です。

36号の梱包内容はこのとおり。


この号のパーツはこちら。


・左足首カバーx1
・足首サイドパネルx1
・足首ジョイントx1

そして、
保管していたパーツを用意する。


・35号でテストとIDの書き込みを行ったサーボモーター(左足首:横回転)


この号の作業に関しては、デアゴスティーニがサポート動画を用意してます。
組み立てのポイントを動画で確認しましょう。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。



それでは、Robiの組み立て作業開始。

まず最初は、【サーボの裏ぶたを外す】です。

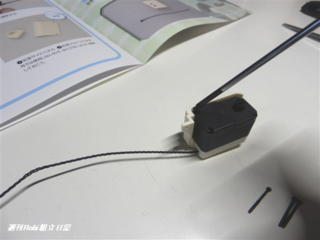

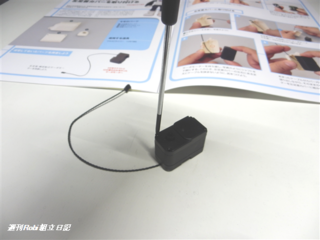

サーボモーターの4本のネジを全てはずします。


長ネジはこのあと使用するので失くさないように。

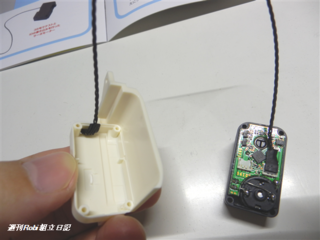

裏ぶたはもう使用しません。


次に、【左足首カバーに取り付ける】です。

左足首カバーを用意します。


カバーの四角い穴にサーボケーブルを通し、


3分の2ほど引っ張り出します。

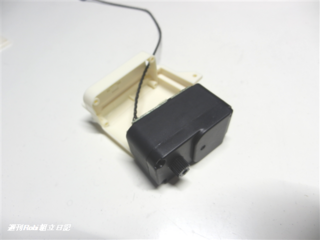

続いて、左足首カバーにサーボモーターを取り付けます。


サーボモーターのシャフトを下側にして組み合わせます。


左足首カバーの左右にある支えにケーブルを挟まないように注意しましょう。
あまったケーブルがカバーの内でたるまないように引っ張り出しながら組み合わせます。


ケーブルを挟んでないかひととおりチェックしましょう。

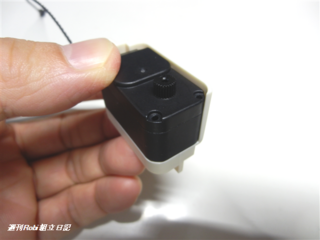

問題がなければ、長いネジ4本を使ってサーボモーターを
左足首カバーに固定して完了です。

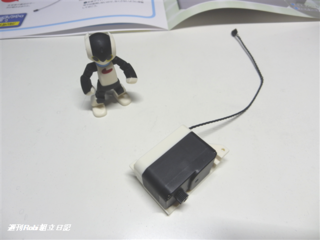

あまったパーツは保管しておきます。

以上でこの号のすべての作業は終わりました。
