第37号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ37号の組み立て作業内容を更新します。

週刊ロビ37号の詳細はこちら公式サイトで

この号の作業内容は
「左足首(横回転)サーボに左足首フレームを取り付ける」です。

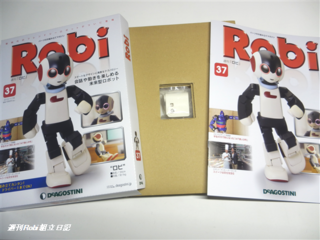

37号の梱包内容はこのとおり。

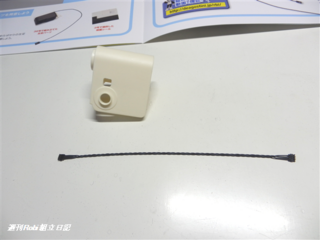

この号のパーツはこちら。


・左足首フレームx1
・サーボケーブル(135mm)x1

そして、

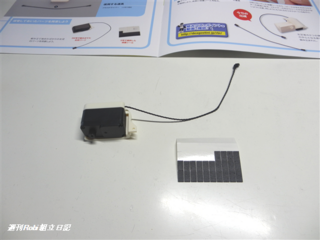

保管していたパーツを用意する。


・36号で組み立てた左足パーツ
・3号で届いた保護シール

この号の作業に関しては、デアゴスティーニがサポート動画を用意してます。
組み立てのポイントを動画で確認しましょう。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。


それでは、Robiの組み立て作業開始。

まず最初は、【左足首フレームにサーボのシャフトを差し込む】です。

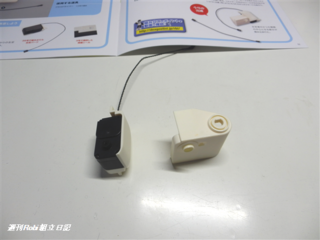

前号までで組み立てた左足と左足首フレームを用意。


左足首フレームは長方形の面を下に向けます。

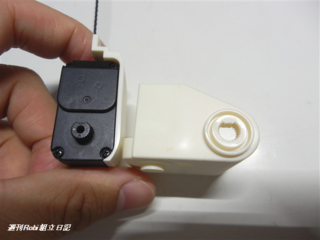

この時、左足首フレームの穴のDカット切り欠きと
サーボのシャフトのDカットがともに上になってます。

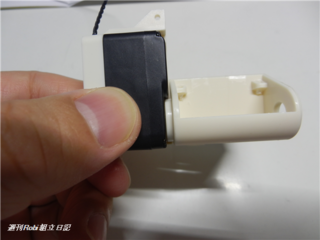

上の写真の位置関係で、左足首フレームの穴にサーボのシャフトを差し込みます。

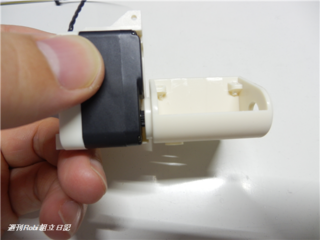

奥までしっかり差し込みまれているか確認しましょう。

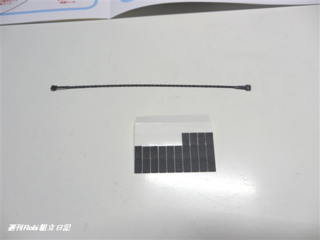

次に、【サーボケーブルに保護シールを貼る】です。


ここの作業内容は割愛します。

この動画の最初の方に保護シールの貼り方注意がありますので、よければ確認しましょう。
【サーボケーブルの脱着方法】

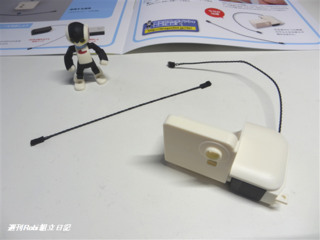

以上でこの号のすべての作業は終わりました。


週刊ロビ37号の詳細はこちら公式サイトで
