第38号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ38号の組み立て作業内容を更新します。

週刊ロビ38号の詳細はこちら公式サイトで

この号の作業内容は
「左足首(縦回転)サーボにIDを書き込み、足首テープを貼る」です。


<スポンサードリンク>





38号の梱包内容はこのとおり。




この号のパーツはこちら。


・サーボモーター(左足首:縦回転)x1


そして、

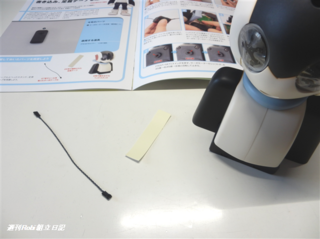

保管していたパーツを用意する。


・37号で保護シールを貼ったサーボケーブル
・25号で届いた足首テープの残り
・8号で組み立てたヘッドスタンド


この号の作業に関しては、デアゴスティーニがサポート動画を用意してます。
組み立てのポイントを動画で確認しましょう。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。
特にIDの書き込みは慣れると問題ないですが、自信が無ければ
この動画で確認しておくと分かりやすいと思います。


それでは、Robiの組み立て作業開始。

まず最初は、【サーボをテストする】です。

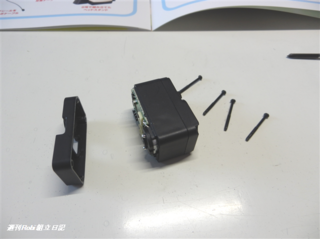

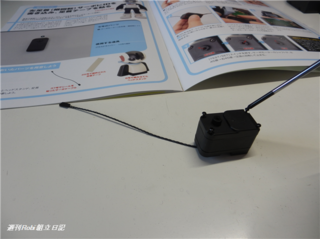

サーボモーターの4本のネジを全てはずします。


裏ぶたを外しますが、この裏ぶたと
長ネジはこのあと使用するので失くさないように。

保護シールを貼ったサーボケーブルを用意して、

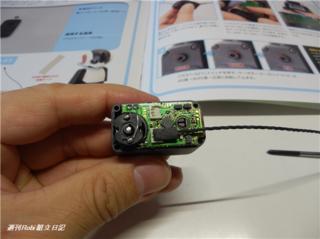

基板のコネクターの一方に接続します。

再び裏ぶたをはめます。


裏ぶたの内側から、円い穴にサーボケーブルを通します。

裏ぶたをはめたら、シャフトの面を面に向け、


長いネジ4本で軽く固定します。

続いて、

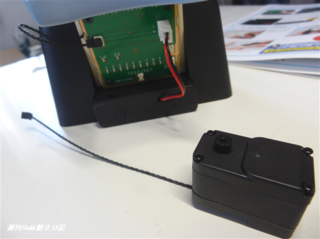

ヘッドスタンドを用意して電源スイッチがOFFであることを確認。


首から出ているケーブルのコネクターを外して

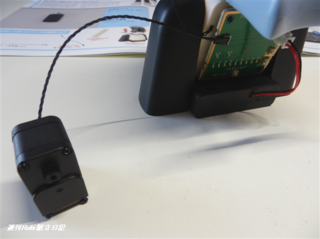

今回のサーボモーターのケーブルのコネクターを接続します。

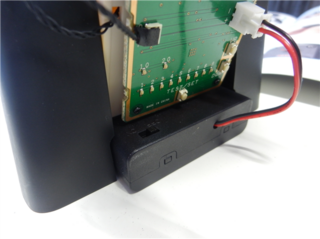

電源スイッチをONにすると、すべてのLEDが2回点滅したあとに[1]だけが点灯します。


次に[TEST/SET]スイッチを押します。
サーボモーターが回転するかどうかを確認。

もし、回転せずにLEDが激しく点滅する場合は、
コネクターの接続を確認します。一旦電源スイッチをOFFにして確かめましょう。

この部分の動画は、過去の記事にありますのでご覧ください。
>>8号組立日記

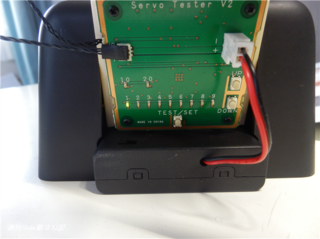

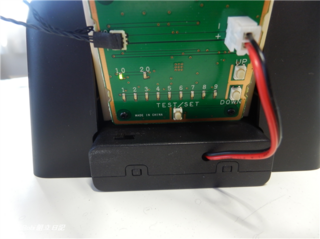

続いて[UP]スイッチを9回押して、
LEDの[10]が点灯した状態にします。


[TEST/SET]スイッチを長押しすると
LED[10]]が素早く点滅して、約3秒後に点灯に変わります。
これで書き込みは完了。


サーボを接続したまま、一旦電源スイッチをOFF。
そして再びスイッチをON。

すべてのLEDが2回点滅したあとに、[1]だけが点灯。

次に、[TEST/SET]スイッチを押します。


IDが正しく書き込まれていれば
[10]のLEDだけが点灯し、モーターのシャフトが回転します。

ほかのLEDが点灯したら、いままでの手順をやり直します。

ここの部分も過去の記事をご覧ください。動画があります。
>>8号組立日記

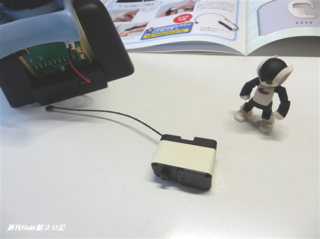

問題が無ければスイッチをOFFにし、


コネクターを抜いて、首からのケーブルのコネクターを接続して
元の状態に戻して完了です。

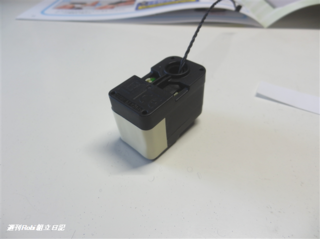

次は、【サーボに足首テープを貼る】です。

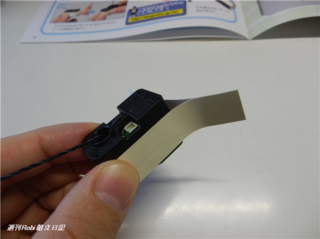

保管していた足首テープを用意して、裏紙を剥がします。

サーボのシャフトを下に向けて持ち、
シャフト側の辺の真ん中から側面にそって貼っていきます。


上や下にはみ出さないように気をつけながら貼りましょう。


最後は、中途半端ですが問題ありません。

以上でこの号すべての作業が終わりました。
