週刊ロビ40号の組み立て作業内容を更新します。

週刊ロビ40号の詳細はこちら公式サイトで


この号の作業内容は「左すねの外側を組み立てる」です。

<スポンサードリンク>

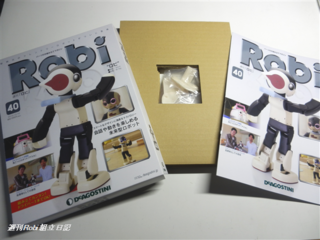

40号の梱包内容はこのとおり。


この号のパーツはこちら。


・左すねフレームx1
・左すね外側カバーx1
・サーボケーブル(70mm)x1
・M2x6mm皿ネジx3

※ネジには1本の予備が含まれます。

そして、

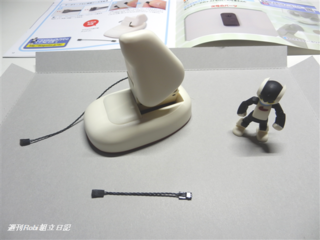

保管していたパーツを用意する。


・39号で組み立てた左足
・3号で届いた保護シール

この号の作業に関しては、
デアゴスティーニがサポート動画を用意してます。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。


それでは、Robiの組み立て作業開始。

まず最初は、【すねのパーツを取り付ける】です。

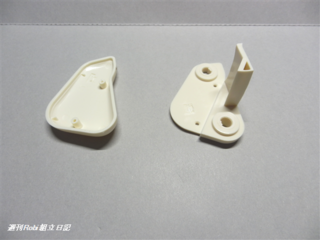

左すね外側カバーと左すねフレームを用意。
上下・裏表を間違いのないようにして向きを揃えます。

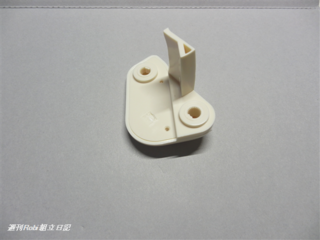

左すね外側カバーに左すねフレームを重ね、形をぴったり合わせます。

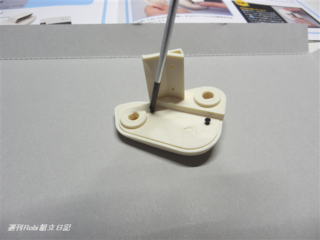

M2x6mm皿ネジを2本使って、2つのネジ穴に入れて締めます。

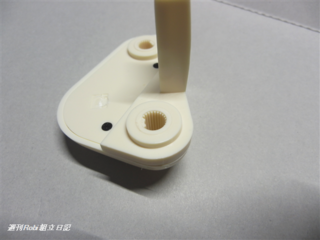

組み合わせたすねのパーツ

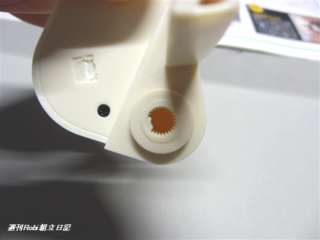

シャフトのDカットを確認。

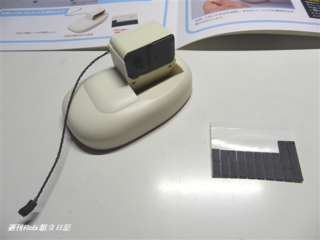

保管しておいた左足の用意。

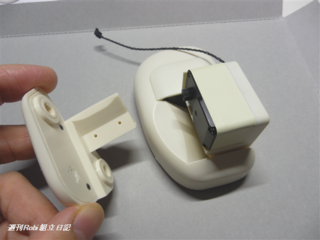

すねのパーツとの位置関係を確認。

左足首が傾いていたら
縦回転のサーボが付いている左足フレームは、指などで力を加えると
容易に動いてしまう場合があるので、傾いている場合は指で持って回転させ
起こしてから組立作業をします。

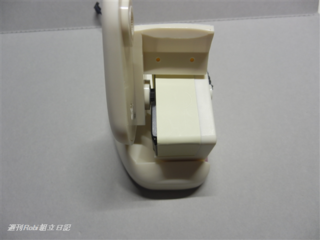

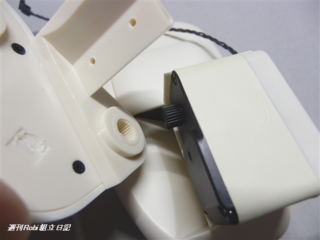

すねのパーツの下の穴に、左足首のサーボのシャフトを差し込みます。

このようにすき間が出来ないように注意↓


ある程度差し込んだら、両手の親指と人差し指で挟むようにしてしっかり奥まで。
最後まできっちり入っているか確認しましょう。

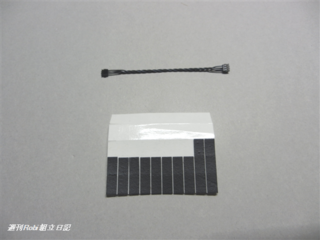

最後に、【サーボケーブルに保護シールを貼る】です。


ここの作業は何度もやってきているので省略します。

これで40号の作業はすべて終わりました。
