週刊ロビ41号の組み立て作業内容を更新します。

週刊ロビ41号の詳細はこちら公式サイトで

この号の作業内容は「左ひざサーボのテストを行い、IDを書き込む」です。

<スポンサードリンク>






41号の梱包内容はこのとおり。


この号のパーツはこちら。


・サーボモーター(左ひざ用)x1


そして、

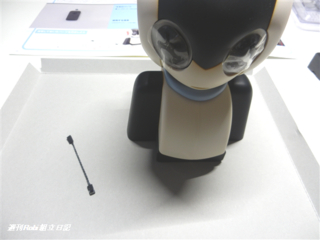

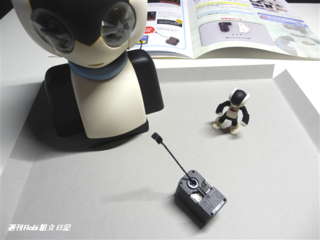

保管していたパーツを用意します。


・40号でシールを貼ったサーボケーブル
・8号で組み立てたヘッドスタンド

この号の作業に関しては、
デアゴスティーニがサポート動画を用意してます。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。


それでは、Robiの組み立て作業開始。

まず最初は、【サーボにサーボケーブルを接続する】です。

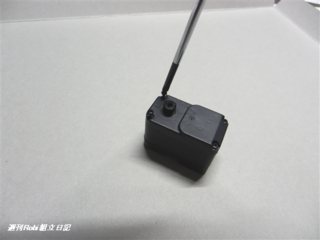

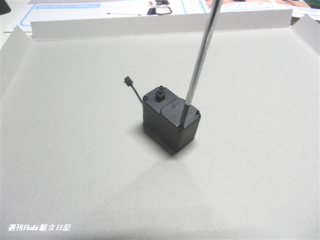

サーボモーターのシャフト面にある4本のネジをすべて抜きます。


ネジはまたこの後使用するのでなくさないように。

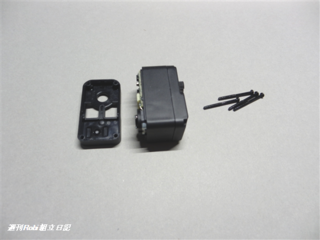

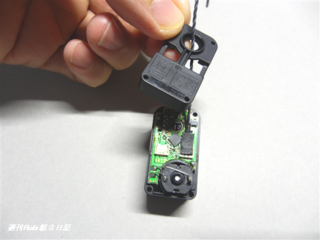

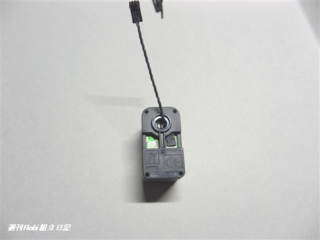

ネジを抜いたら、基板が浮かないように気をつけながら裏ぶたをゆっくり外す。
今回はこの裏ぶたを再び使用します。

保護シールを貼ったサーボケーブルを用意し、

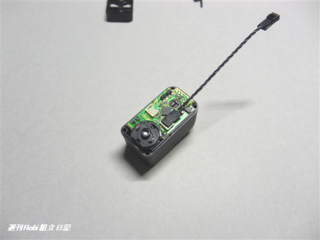

基板のコネクターの一方に真上からしっかりと押さえて接続します。


そして、裏ぶたの内側から、円い穴にサーボケーブルを通します。


裏ぶたを元通りにしっかりはめたら、長いネジ4本で裏ぶたを固定。


このネジはまた次の作業で抜くことになるので、強く締めすぎないように。




次は、【サーボをテストし、IDを書き込む】です。

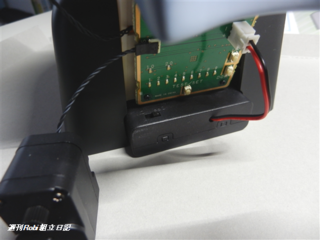

ヘッドスタンドの後ろの電源スイッチがOFFになってることを確認。

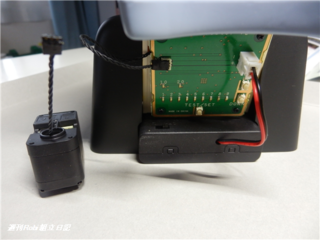

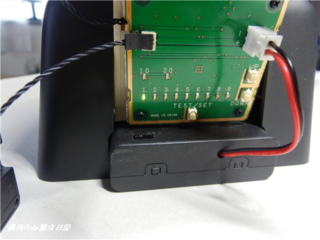

基板に接続している首のサーボケーブルのコネクターを外し、

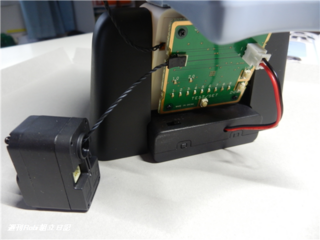

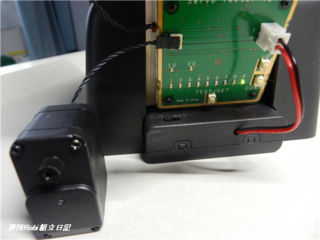

40号のサーボのケーブルを接続。


その後電源スイッチをON。

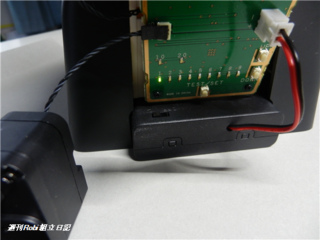

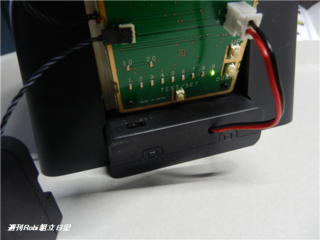

すべてのLEDが2回点滅した後に[1]だけが点灯します。

次に、[TEST/SET]スイッチを押して動作確認。
サーボモーターのシャフトが、左45度→右45度→正面と回転して止めればOK。

回転せずにLEDが激しく点滅する場合は、一旦電源をOFFにし
コネクターがきちんと接続されてるか確認しましょう。

この部分と次の作業の部分に関しては動画がありますので、
過去の記事(第8号の組立日記)をご参照ください。

次に、IDの書き込みを行います。

[UP]のスイッチを8回押して、
LEDの[9]が点灯した状態にします。


そして[TEST/SET]スイッチを長押し。
LEDの[9]が素早く点滅を続け、約3秒後に点灯に変われば完了。


最後の作業は、【IDの書き込みを確認する】です。

サーボのケーブル・コネクターを接続したままで、電源をOFFにします。


そして、再びスイッチをON。


すべてのLEDが2回点滅したあとに[1]だけが点灯。

次に、[TEST/SET]スイッチを押します。


LEDの[9]が点灯し、シャフトが回転すれば問題なし。


ヘッドスタンドを元の状態に戻します。
電源をOFFにし、今号のコネクターを外して
首からのケーブルのコネクターを接続すれば完了。

これで41号の作業は全て終わりです。
