第45号 週刊ロビの組立作業が完了 【画像】【動画】

週刊ロビ45号の組み立て作業内容を更新します。

☆週刊ロビ45号の詳細はこちら公式サイトで

この号の作業内容は
「股関節(横回転)サーボにIDを書き込み、左脚に取り付ける」です。

44号で保護シールを貼ったサーボケーブルを今号のサーボモーターに接続し、
テストボードを使って動作テストとIDの書き込みを行い、左脚に取り付けます。

<スポンサードリンク>





45号の梱包内容はこのとおり。

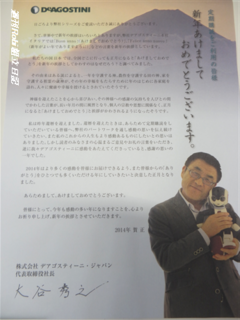

この号には、定期購読をご利用の皆さまにということで
株式会社デアゴスティーニ・ジャパンの社長大谷秀之氏の
新年の挨拶文が同封されていました。



この号のパーツはこちら。


・サーボモーター(左股関節:横回転)x1

そして、

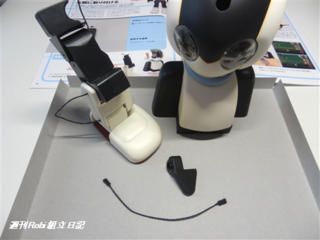

保管していたパーツを用意します。


・44号で届いた左股関節外側フレーム
・44号でシールを貼ったサーボケーブル
・44号で組み立てた左脚
・8号で組み立てたヘッドスタンド


この号の作業に関しては、
デアゴスティーニがサポート動画を用意してます。

)

自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。


それでは、Robiの組み立て作業開始。

まず最初は、【サーボにサーボケーブルを接続する】です。

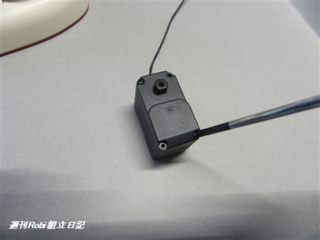

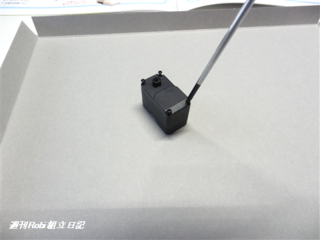

サーボモーターのシャフト面にある4本のネジをすべて抜きます。
ネジはまたこの後使用するのでなくさないように。


ネジを抜いたら、基板が浮かないように気をつけながら裏ぶたをゆっくり外す。
今回はこの裏ぶたを再び使用します。

保護シールを貼ったサーボケーブルを用意し、
基板のコネクターの一方に真上からしっかりと押さえて接続します。

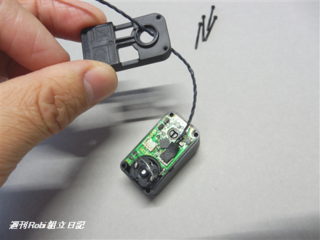

そして、裏ぶたの内側から、円い穴にサーボケーブルを通します。


裏ぶたを元通りにしっかりはめたら、長いネジ2本で裏ぶたを固定。



次は、【サーボをテストし、IDを書き込む】です。

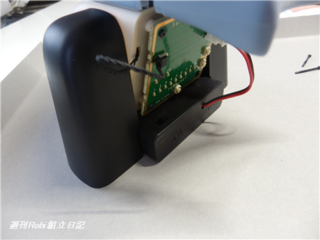

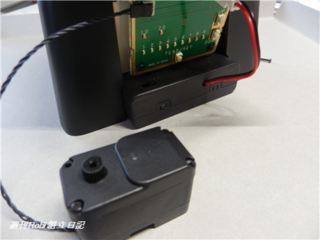

ヘッドスタンドの後ろの電源スイッチがOFFになってることを確認。

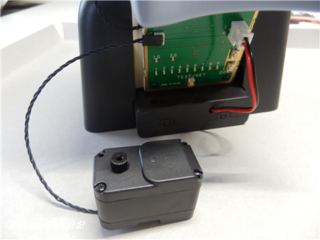

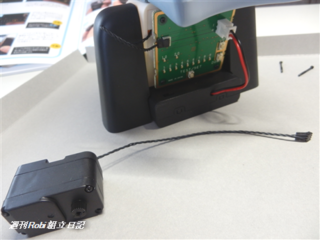

基板に接続している首のサーボケーブルのコネクターを外し、
45号のサーボのケーブルを接続。


その後電源スイッチをON。



すべてのLEDが2回点滅した後に[1]だけが点灯します。

次に、[TEST/SET]スイッチを押して動作確認。
サーボモーターのシャフトが、左45度→右45度→正面と回転して止めればOK。

回転せずにLEDが激しく点滅する場合は、一旦電源をOFFにし
コネクターがきちんと接続されてるか確認しましょう。

この部分と次の作業の部分に関しては動画がありますので、
過去の記事(第8号の組立日記)をご参照ください。

次に、IDの書き込みを行います。

[UP]のスイッチを6回押して、
LEDの[7]が点灯した状態にします。


そして[TEST/SET]スイッチを長押し。
LEDの[7]が素早く点滅を続け、約3秒後に点灯に変われば完了。


次に、【IDの書き込みを確認する】です。

サーボのケーブル・コネクターを接続したままで、電源をOFFにします。


そして、再びスイッチをON。


すべてのLEDが2回点滅したあとに[1]だけが点灯。

次に、[TEST/SET]スイッチを押します。


LEDの[7]が点灯し、シャフトが回転すれば問題なし。


ヘッドスタンドを元の状態に戻します。

電源をOFFにし、今号のコネクターを外して
首からのケーブルのコネクターを接続すれば完了。


次に、【左脚に股関節:横回転サーボを取り付ける】です。

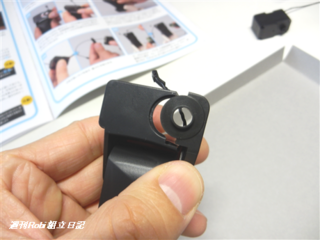

44号で届いた左股関節外側フレームを用意。


裏面の溝に注目します。

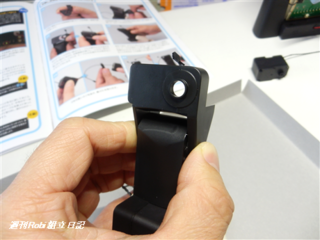

左股関節外側フレームをこのように持って、溝にサーボケーブルを這わせます。


左ひざフレームの円い部分にケーブルの根元の方を挟まないように逃がしながら、
左股関節外側フレームの円い部分に差し込んでいきます。

このとき、ケーブルを挟まないように注意です。


きちんと合わせることが出来るかどうか確認します。
ケーブルを挟んでいなければぴたりと合うはずです。


次に、2本の長いネジを抜いて、


裏ぶたを外します。

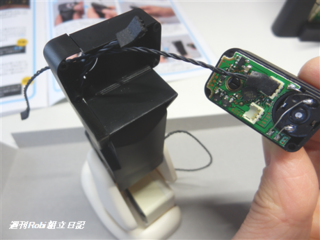

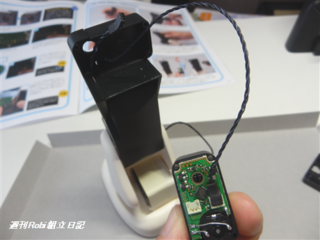

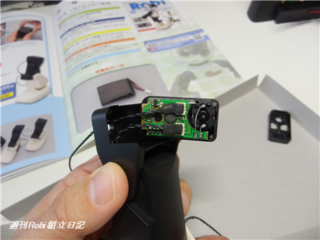

サーボからのケーブルを、左股関節フレームの穴に裏側から通します。


フレームが外れてしまったら、もう一度取り付け手で押さえながら通します。


左脚からのケーブルを、サーボの空いている方のコネクターに接続します。


コネクターの形状を合わせ、無理に力を入れ過ぎないように注意します。

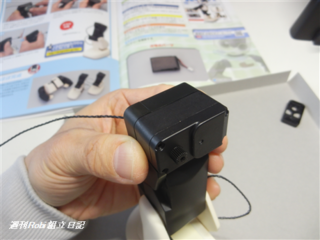

そして、はめやすいようにサーボを持ち替えて、

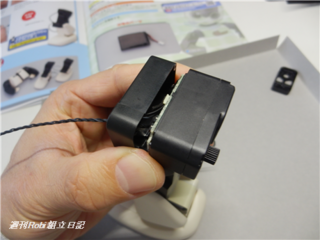

ケーブルを挟まないように気をつけながら、股関節フレームにはめていきぴったりと合わせます。

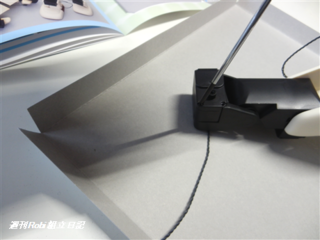

長いネジ4本を用意。

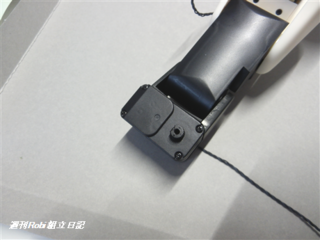

使って股関節フレームにサーボを固定します。


これで45号のすべての作業が終わりました。

☆週刊ロビ45号の詳細はこちら公式サイトで

この号で両腕と両足がほぼ完成です。
