第54号の作業内容を更新します。

☆週刊ロビ54号の詳細はこちら公式サイトで

この号の作業内容は、「首：旋回サーボのテストを行い、IDを書き込む」です。

<スポンサードリンク>

具体的な作業内容：
53号で保護シールを貼ったサーボケーブルを首旋回サーボに接続。
テストボードを使って動作テストとIDの書き込みを行います。

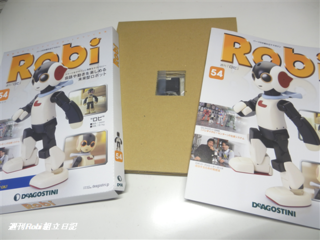

54号の梱包内容はこのとおり。

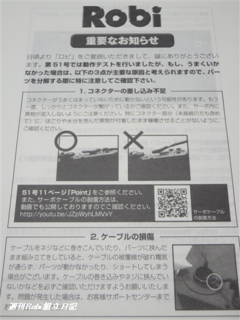

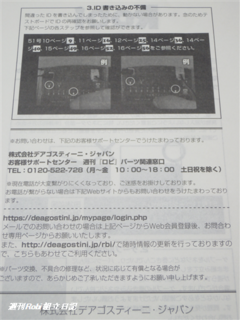

この号には『重要なお知らせ』ということで案内が入ってました。

（表）

（裏）

それによると、第51号での動作テストがうまくいかない場合の原因と
対処法、そしてサポートセンターの連絡先が載ってます。
ちなみに、この場合のサポートは週刊『ロビ』パーツ関連窓口が対応。
TEL：0120-522-728（月～金　10：00～18：00　土日祝を除く）

この号のパーツはこちら。

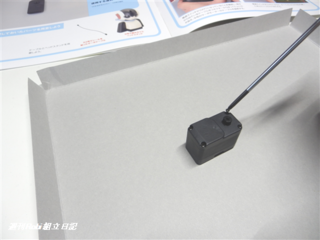

・サーボモーター（首：旋回用）ｘ1

そして、

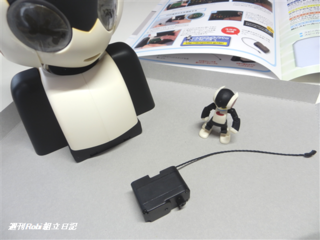

保管していたパーツを用意します。

・8号で組み立てたヘッドスタンド
・53号でシールを貼ったサーボケーブル

この号の作業に関しては、
デアゴスティーニがサポート動画を用意してます。

自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。

それでは、Robiの組み立て作業開始。

まず最初は、【サーボにサーボケーブルを接続する】です。

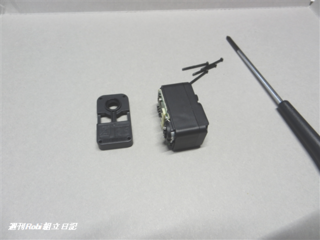

サーボモーターのシャフト面にある4本のネジをすべて抜きます。
ネジはまたこの後使用するのでなくさないように。

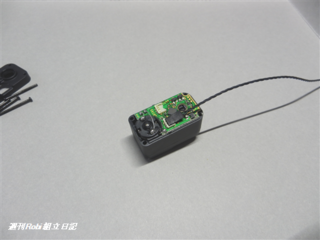

ネジを抜いたら、基板が浮かないように気をつけながら裏ぶたをゆっくり外す。
今回はこの裏ぶたを再び使用します。

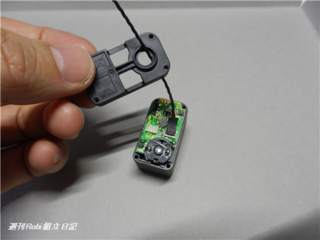

保護シールを貼ったサーボケーブルを用意し、
基板のコネクターの一方に真上からしっかりと押さえて接続します。

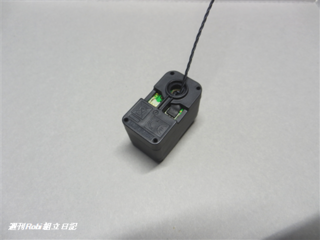

そして、裏ぶたの内側から、円い穴にサーボケーブルを通します。

裏ぶたを元通りにしっかりはめます。

そして長いネジ4本で裏ぶたを固定。

このネジは次号でもう一度抜くので、強く締めすぎないようにとのこと。

次は、【サーボをテストし、IDを書き込む】です。

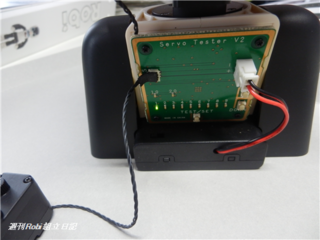

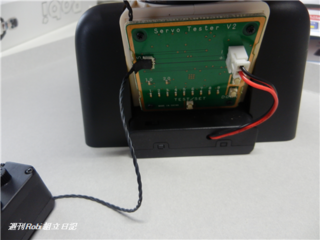

ヘッドスタンドの後ろの電源スイッチがOFFになってることを確認。

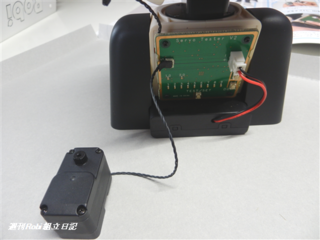

基板に接続している首のサーボケーブルのコネクターを外し、

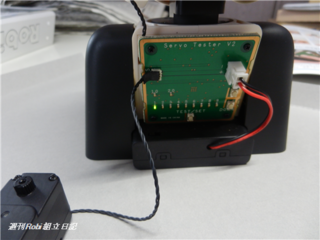

54号のサーボのケーブルを接続。

その後電源スイッチをON。

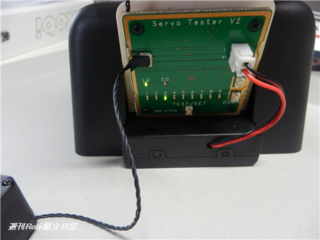

すべてのLEDが2回点滅した後に［1］だけが点灯します。

次に、［TEST/SET］スイッチを押して動作確認。
サーボモーターのシャフトが、左45度→右45度→正面と回転して止めればOK。

回転せずにLEDが激しく点滅する場合は、一旦電源をOFFにし
コネクターがきちんと接続されてるか確認しましょう。

この部分と次の作業の部分に関しては動画がありますので、
過去の記事（第8号の組立日記）をご参照ください。

次に、IDの書き込みを行います。

［UP］のスイッチを12回押して、
LEDの［10］と［3］が点灯した状態にします。
