第55号 週刊ロビの組立作業が完了 【画像】【動画】

週刊『ロビ』第55号の作業内容を更新します。

☆週刊ロビ55号の詳細はこちら公式サイトで

この号の作業内容は、「胸にスピーカーを取り付ける」です。

<スポンサードリンク>





具体的な作業内容:
ロビの音声を鳴らすスピーカーを取り付けます。
スピーカーを、ステーやカバーと組み合わせ、
左ボディの切り欠きに合わせて取り付ける作業を行います。



55号の梱包内容はこのとおり。



この号のパーツはこちら。


・スピーカーステーx1
・スピーカーカバーx1
・スピーカーx1
・M2x6mm皿ネジx3

皿ネジには予備が1本含まれます。


そして、
保管していたパーツを用意します。

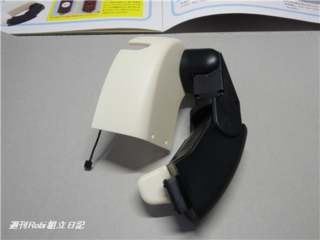

・51号で動作テストをした左腕


この号の作業に関しては、
デアゴスティーニがサポート動画を用意してます。



自信のない方や不安な作業箇所はこの動画で確認すればスムーズに出来るはずです。


それでは、Robiの組み立て作業開始。

まず最初は、【スピーカーを組み合わせる】です。

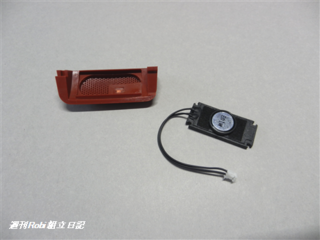

このような向きでスピーカーカバーとスピーカーをセットします。


スピーカーカバーの内側に形を合わせてスピーカーをはめます。





注意:
この時、黒い振動板(コーン紙)の部分を直接触らないように気を付けましょう。


コーン紙の内部には、細かい渦巻状のパーツ(コイル)が入ってます。
これが破損すると、見た目には変わらなくても、音が小さくなったり
出なくなったりします。

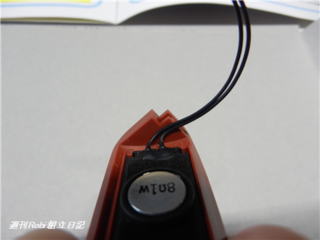

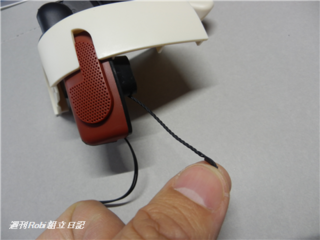

スピーカーカバーの左側にあるv字形の切り込みがあります。


スピーカーのケーブルを引っぱって沿わせます。


いったんこのまま置いておきます。

そして、次に
スピーカーステーと左腕を用意。

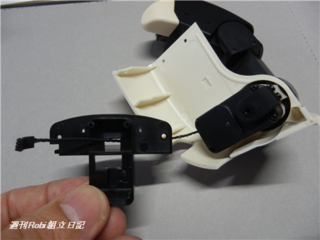

スピーカーステーの中央に開いた四角い穴(小)を確認。

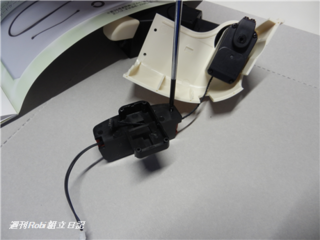

左肩サーボのケーブルを、スピーカーステーの中央の四角い穴に通します。
向こう側から手前の方に通すイメージです。

さきほど組み合わせたスピーカーカバーとスピーカーを用意。


スピーカーステーとの位置関係を確認しましょう。

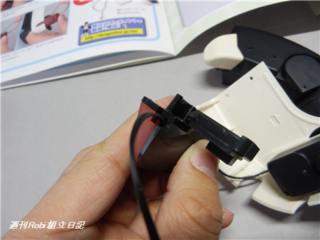

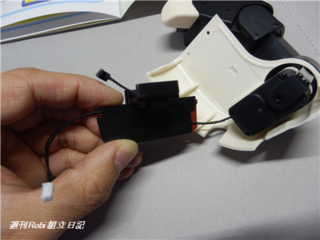

スピーカーカバーとスピーカーステーの角の形を合わせながら組み合わせます。


この時サーボケーブルが抜けないように気をつけましょう。

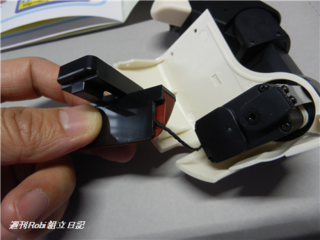

左側にスピーカーケーブルを挟んでいないか確認します。


同様に、右側にサーボケーブルを挟んでいないか確認しましょう。



次に、【スピーカーを固定する】です。

M2x6mm皿ネジを2本使って、スピーカーステーとスピーカーカバーを固定します。


スピーカーと左腕を表に向けます。

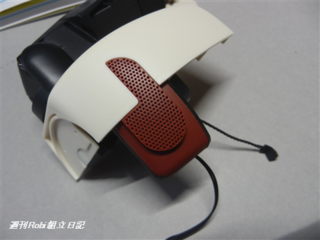

スピーカーカバーをボディの切り込み部分に差し込みます。


サーボケーブルを引っぱりながら行います。


ぴったりとはめ込みましょう。

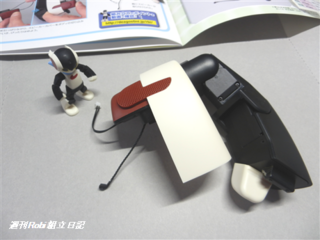

これで週刊ロビ第55号の作業はすべて終わりました。
